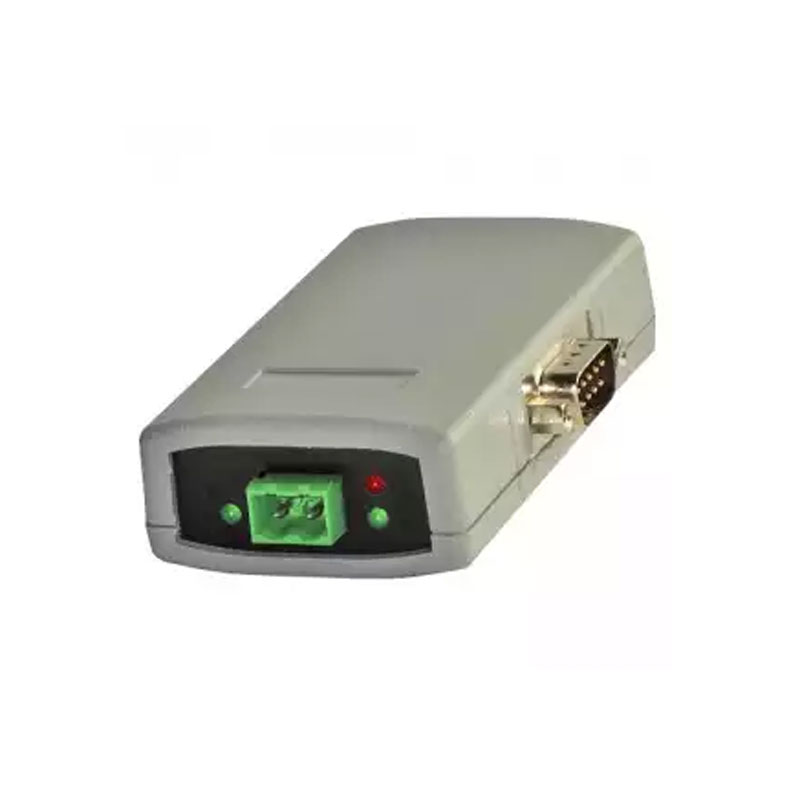

Адаптер интерфейсный RS-1-ТК-USB представляет собой устройство, которое позволяет согласовывать сигналы, которые поступают от оборудования и приборов по разным интерфейсам. Предложенная модель рассчитана на то, чтобы обеспечить согласование сигнала, поступающего по USB и RS-485 интерфейсу в процессе обмена данными между измерительными устройствами, а также между устройствами и ПК по одному каналу связи.

Предложенный адаптер успешно используется при построении разного рода распределительных систем управления приборами, обеспечивающими сбор данных от датчиков, которые контролируют промышленные процессы.

Функциональность адаптера RS-1-ТК-USB

  • Прибор позволяет выполнять согласование в паре интерфейсов RS-485 ↔ USB;
  • Дополнительно может быть реализовано согласование портов RS-232 ↔ USB;
  • Имеется возможность автоматического определения передачи информации;
  • Поддерживается питание от USB-порта;
  • Возможна светодиодная поддержка функционирования прибора.

Работа адаптера

Для преобразования сигналов используется один канал и поддерживается полудуплексный режим работы. Скорость передачи информационных пакетов может варьироваться в пределах от 9,6 до 115,2 Кбит/сек.

В процессе работы с RS-485 интерфейсом допускается наличие в распределительной системе управления не больше 32 приборов. Общая длинна 2-проводной линии связи не должна превышать 1,2 км. Для согласования используется резистор с величиной электрсопротивления 120 Ом.

Используемый USB-интерфейс может поддерживать работу со стандартами USB 1.0 и 2.0. Длинна линии связи не более 1.8 м. Поддерживается работа в режиме Plug&Play.

Название параметра

Значение

Система питания адаптера:

от USB-порта, 5 В

Показатель потребляемой мощности:

меньше 0,5 ВА

Наличие гальванической развязки:

между цепями USB и RS

Степень защищенности прибора:

IP40

Диапазон рабочих температур:

+50С ÷ +500С

Габаритные параметры:

10,2х5,6х2,5 см
