Звенья кабельростов K1-К14

No votes yet

Звенья кабельроста  К1, К2, К3, К4, К5, К6, К7, К8, К9, К10, К11, К12, К13, К14 ТУ 32 ЦШ 1898-86 – линейка специализированных изделий для монтажа кабелепроводов различного назначения. Линейка звеньев кабельроста данной серии включает 12 вариантов звеньев и два готовых комплекта. Все изделия изготовлены из нержавеющих сортов стали и покрыты дополнительным антикоррозийным защитным материалом.

Назначение К1-К14

Звенья кабельроста типа К1-К14 предназначены для формирования линий кабелепроводов различной ширины и конфигурации, монтируемых под потолком или в настенном исполнении. Звенья выполняют опорную функцию, удерживая проложенные кабели в статичном положении.

Устройство и работа

Звенья имеют конструкцию лестничного типа с двумя опорными планками по краям и поперечными перекладинами, служащими опорой для кабелей.

Модификация

Тип

Габариты общие, мм

К1

Комплект из звеньев К5 и К10

4876х1200

К2

Комплект из звеньев К7, К8 и К10

4876х750

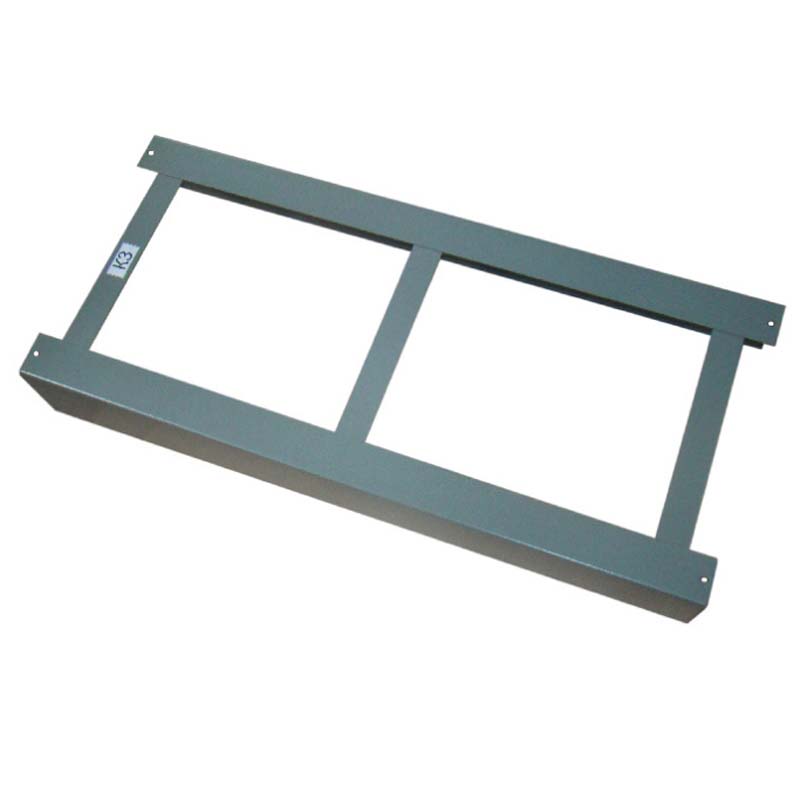

К3

Звено магистральное

900х400

К4

1200х400

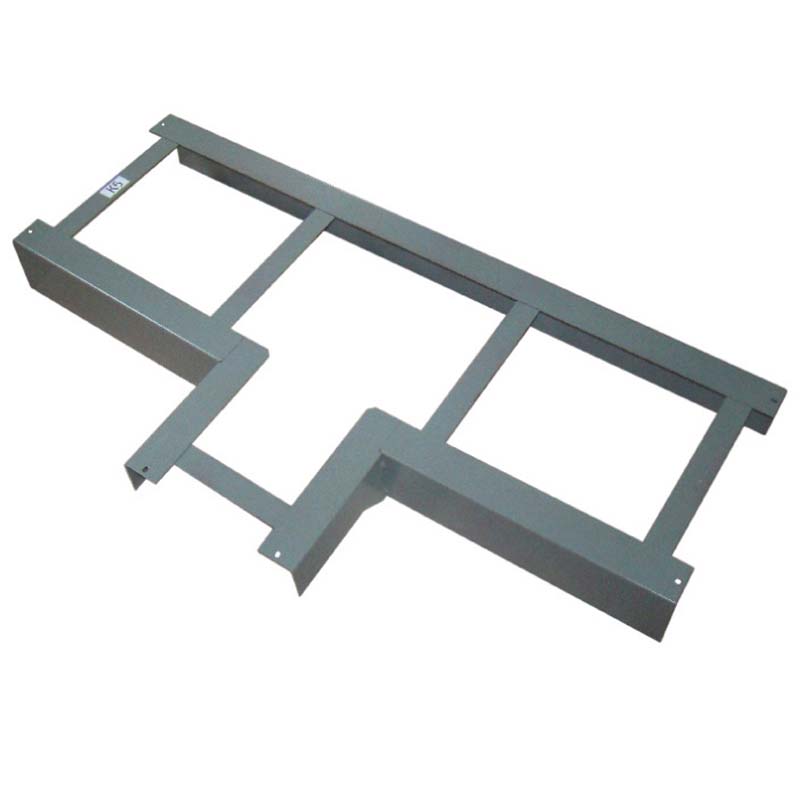

К5

Звено переходное

К6

Звено магистральное

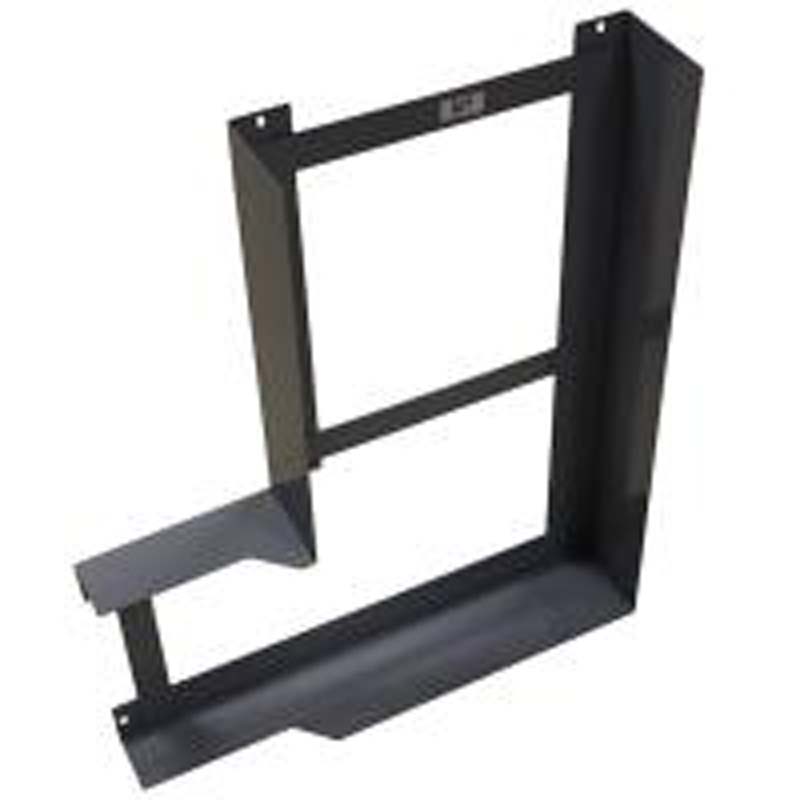

К7

Звено угловое

750х638

К8

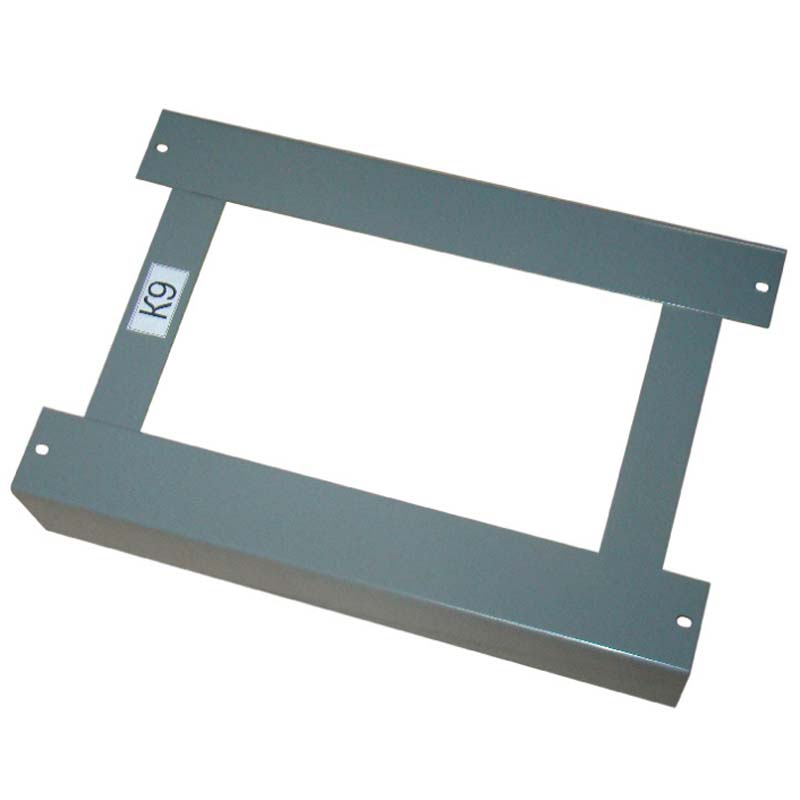

К9

Звено рядовое

450х300

К10

1800х300

К11

Звено рядовое для линий связи

1950х150

К12

Звено магистральное

К13

Звено переходное

1300х250

К14

1430х930
