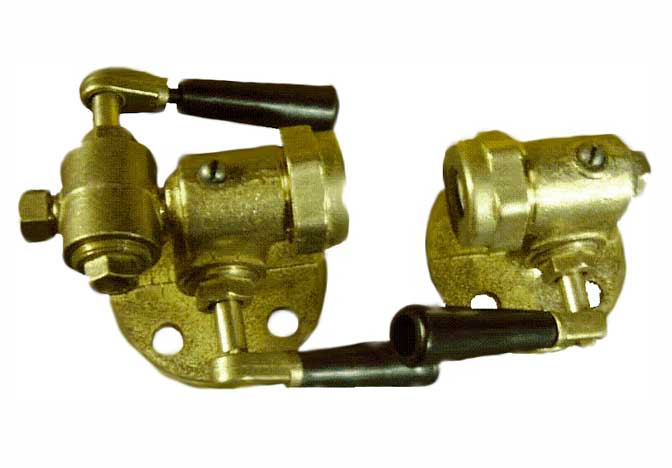

Запорное устройство указателя уровня 12Б3бк

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Запорное устройство указателя уровня фланцевое 12Б3бк применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по ТУ 26.07-1487-89 на котлах, сосудах, резервуарах для жидких сред при температуре не более 225 С.

Конструктивное исполнение

Устройство запорное состоит из следующих основных сборочных единиц:

  • корпуса верхнего – 1 шт;
  • корпуса нижнего – 1 шт;
  • крана - 1 шт.

Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах из рабочей емкости поступает жидкость в указатель уровня.

Работа устройства запорного 12Б3бк основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости.

Кран подсоединен к корпусу нижнему и предназначен для слива жидкости из указателя уровня. Закрытие затворов корпусов и крана производится поротом ручки.

Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитовой смазкой.

Габаритные и присоединительные размеры
Условный проход Dy L L1 L2 L3 L4 D D1 D2 f b d H h h1 h2 S S1 S2 S3 S4 n Вес
20 135 55 67,5 115 32 105 75 30 4 15 14 190 36 97 30 46 22 19 22 22 4 4,5
