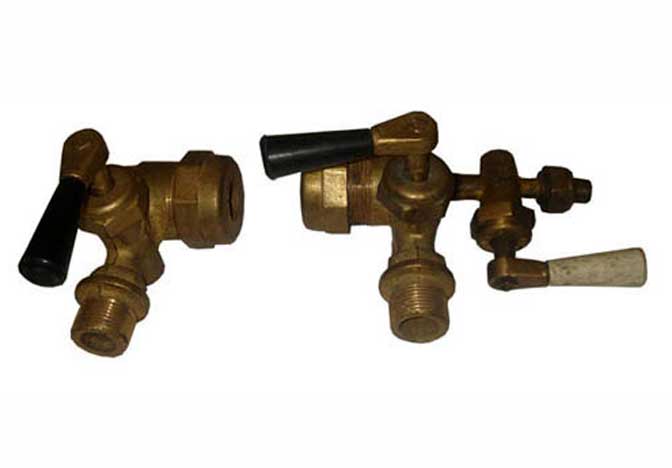

Запорное устройство указателя уровня 12Б1бк

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Запорное устройство указателя уровня цапковое 12Б1бк применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по ТУ 26.07-1487-89 на котлах, сосудах, резервуарах для жидких сред при температуре не более 25 С.

Конструктивное исполнение

Устройство запорное состоит из следующих основных сборочных единиц:

  • корпуса верхнего - 1 шт,
  • корпуса нижнего - 1 шт,
  • крана - 1 шт.

Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах из рабочей емкости поступает жидкость в указатель уровня.

Работа устройства запорного 12Б1бк  основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости.
Кран подсоединен к корпусу нижнему и предназначен для слива жидкости из указателя уровня. Закрытие затворов корпусов и крана производится поротом ручки.

Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитовой смазкой.

Габаритные и присоединительные размеры
Условный проход Dy Труб, d, дюймы L L1 L2 L3 L4 L5 H h h1 h2 h3 l S S1 S2 S3 S4 Вес
20 3/4 128 110 45 60 28 35 165 47 65 30 65 28 46 32 22 30 14 2,45
