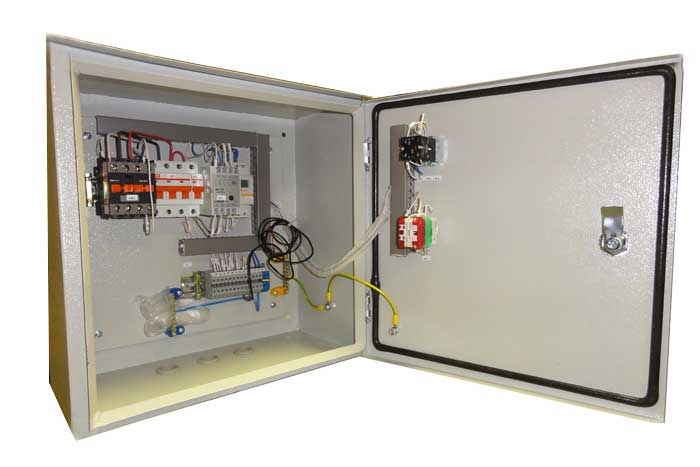

Ящики управления освещением ЯУО

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Ящики ЯУО предназначены для автоматического, местного, ручного или дистанционного (с диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий с любыми источниками света. Устройство ЯУО96 является модификацией прибора.

Обозначение

Ящики управления освещением обозначаются так: ЯУО-ХХ-ХХ-ХХ, где

  • ЯУО - буквенное обозначение,
  • ХХ2 - Режим управления:
    • 01 - автоматическое управление от программатора и фотовыключателя;
    • 02 - автоматическое управление от фотовыключателя;
  • ХХ3 - Номинальный ток: 1 - 63 А, 2 - 125 А, 3-160 А, 4-250 А;
  • ХХ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Функциональные возможности

Ящики ЯУО обеспечивают:

  • включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности,
  • отключение и включение осветительной установки в заданные периоды времени,
  • ручное включение и отключение осветительной установки кнопками, установленными на двери ящика,
  • включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов
Технические характеристики
Параметры Значение
Номинальный ток до 250 А
Номинальное напряжение силовой цепи 380 В
Номинальное напряжение цепи управления 220 В
Частота 50 Гц
Степень защиты IP 54 по ГОСТ 1425480
Макисмальные габаритные размеры 500 х 500 х 300 мм

Эксплуатация

Оптимальными условиями дял использования ящиков управления освещением ЯУО являются:

  • высота над уровнем моря до 2000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • рабочее значение температуры окружающего воздуха при эксплуатации без отопления щита от -5 °С до +40 °С;
  • относительная влажность окружающего воздуха не более 98% при температуре 25 °С.

Рабочее положение в пространстве вертикальное, допустимое отклонение от вертикали до 50 в любую сторону. Рабочее положение фотоголовки устанавливается на вертикальной плоскости с направлением светочувствительной плоскости фоторезистора на север.
