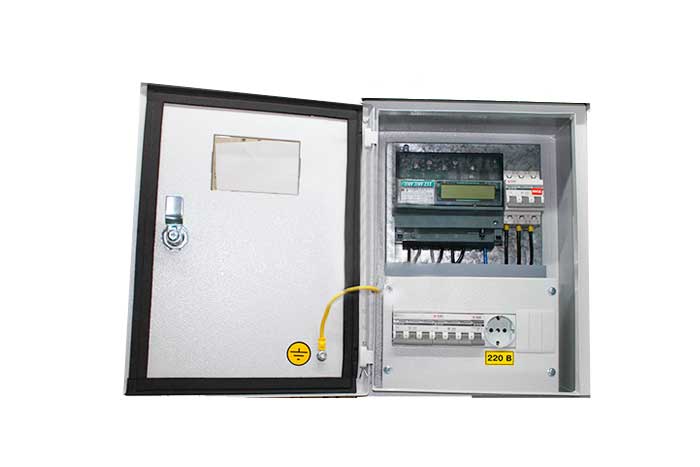

Ящики учета электроэнергии ЯУ
Описание
Ящики учета электроэнергии ЯУ предназначены для учета активной и реактивной электроэнергии трехфазного переменного тока напряжением 380 В частоты 50 Гц в четырехпроводной (с совмещенной PEN-шиной) или пятипроводной (с раздельными PE и N-шинами) сети.
Конструктивное исполнение
Конструкция ящиков обеспечивает возможность установки и подключения трехфазных счетчиков всех типов, разрешенных к применению.
Устройства ЯУ устанавливаются в производственных и коммунальных помещениях с естественной вентиляцией и обеспечивают учет потребляемой одним или двумя потребителями электроэнергии.
Параметры
- Климатическое исполнение — У3 по ГОСТ 15150.
- Степень защиты при закрытых дверях — IP 20 по ГОСТ 14254.
| Тип ящика | Количество учетов | Устанавливаемые аппараты | А, мм | Масса, кг | |
| коробка КИ | трансформаторы тока | ||||
| ЯУ-1 | 1 | 1 | - | 500 | 18,6 |
| ЯУ-1/5 | 18,7 | ||||
| ЯУТ-1 | 3 | 900 | 23,6 | ||
| ЯУТ-1/5 | 23,7 | ||||
| ЯУ-2 | 2 | 2 | - | 500 | 22,4 |
| ЯУ-2/5 | 22,5 | ||||
| ЯУТ-2 | 6 | 900 | 29,0 | ||
| ЯУТ-2/5 | 29,1 |
Примечание
*Трансформаторы тока не более 300/5А
