Ящик ЯК-24514213

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клеммный ящик ЯК-24514213 предназначен для того, чтобы надежно соединять и распределять силовой кабель при подключении потребителей. Под силовым кабелем для ящика ЯК-24514213 используется гибкий провод или кабель в оплетке из брони или без оплетки.

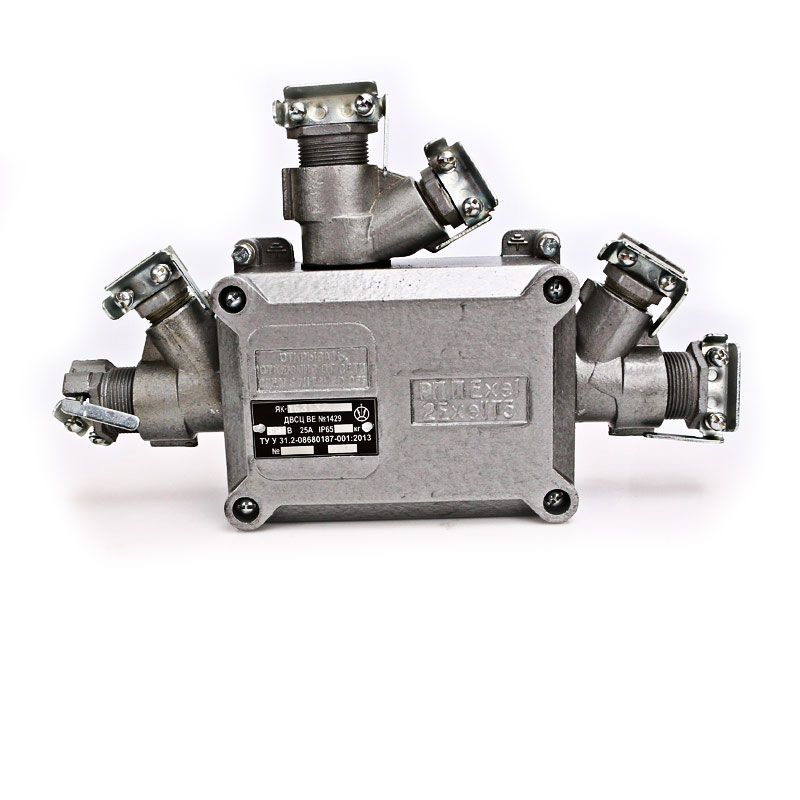

Внешний вид:

Внешне ЯК-24514213 представляет собой металлическую коробку с крышкой. Изделие имеет приятный серебристый оттенок. На трех боковых сторонах коробки находится 10 патрубков:

  • 2 на короткой стороне; оба патрубка входят в корпус под прямым углом; патрубки отличаются размером и формой: патрубок большего размера имеет квадратное сечение, переходящее в цилиндр (остальные 9 патрубков круглого сечения);
  • по обеим длинным сторонам из коробки выходит по 4 патрубка под прямым углом; из каждого из них выходит под острым углом еще один патрубок несколько меньшего диаметра.

Позади патрубков на короткой стороне расположено 2 крепления для заземляющих проводников. По углам крышки установлены болты для ее крепления к коробке.

Конструкция:

Основными компонентами ящика являются:

  • корпус;
  • крышка;
  • зажимы;
  • вводы для кабеля — 9 шт;
  • кольца и уплотнительные прокладки;
  • муфты;
  • заглушки.

Как работает клеммный ящик ЯК-24514213:

Корпус клеммного ящика ЯК-24514213 выполнен методом литья из алюминиевого сплава АК12. Кабель попадает в ящик и выходит из него через:

  • муфту;
  • 4 канала ø 25 мм;
  • 5 каналов ø 16 мм.

Крепление кабельных жил к клеммам осуществляется блоком из 24 зажимов. Для уплотнения кабеля в муфте ее заливают кабельной массой. Каналы уплотняют кольцами. При наличии пустого кабельного ввода его закрывают заглушкой.

Характеристики

Номинальные параметры

Единица измерения

Значение

Напряжение

В

380, 660

Частота

Гц

50, 60

Ток

А

25

Число зажимов

шт

24

Масса

кг

3,9

Число кабельных вводов с условным проходом

48 мм

шт

1

25 мм

шт

4

16 мм

шт

5
