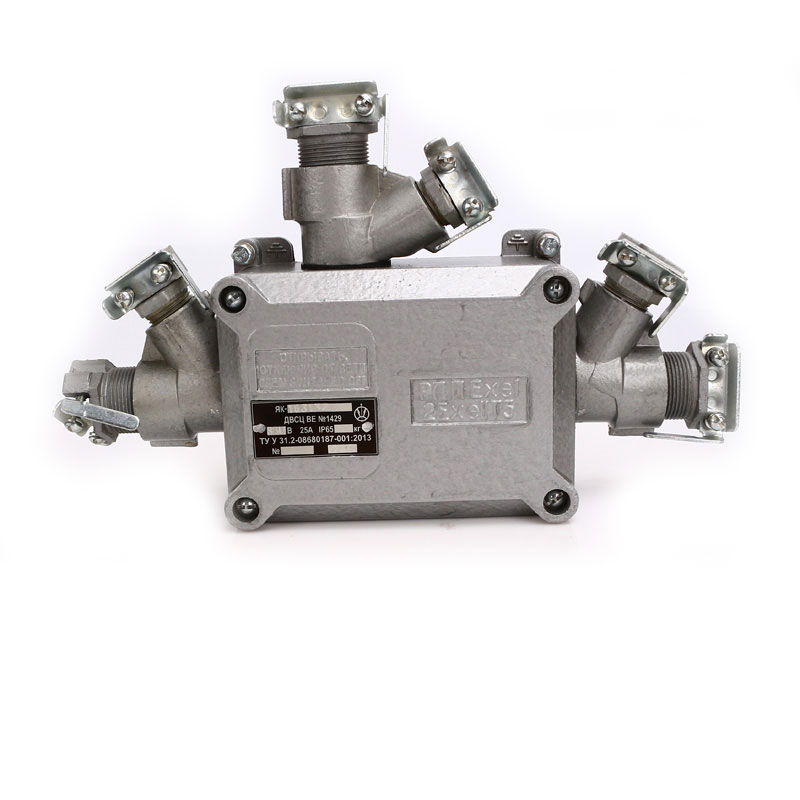

Ящик ЯК-163132

Документация:
Паспорт(1.77 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Назначение клеммного ящика ЯК-163132 — это обеспечение надежного и безопасного соединения силовых кабелей в местах их разрыва, повреждения или окончания. Также он может использоваться для распределения кабелей для подключения потребителей.

К ящику можно подсоединять гибкий кабель как в бронированной оплетке, так и без нее.

Внешний вид

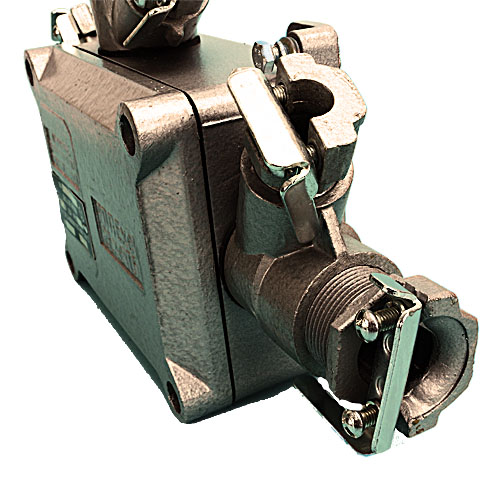

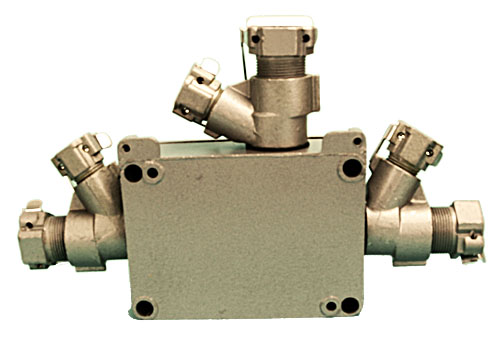

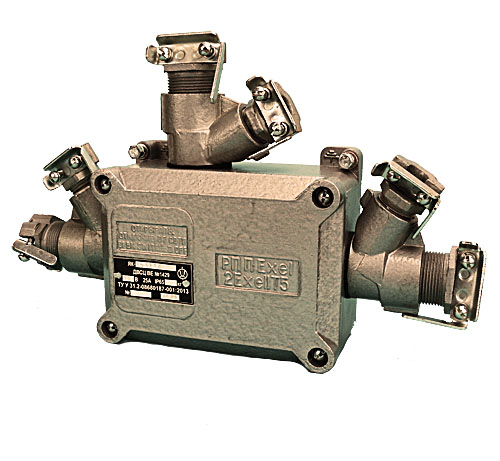

Прямоугольная коробка серебристого цвета, состоящая из верхней и нижней части. Для их сбора в углах верхней части имеется 4 болта. В торец ящика с трех сторон (двух коротких и одной длинной) под прямым углом входят патрубки. От каждого патрубка под острым углом (45° ÷ 60°) ответвляется патрубок меньшего диаметра. На конце каждого патрубка находится резьба, на которую накручивается резьбовой хомут в виде половины гайки и прижимной планки. На нижней крышке находятся 2 зажима для заземления.

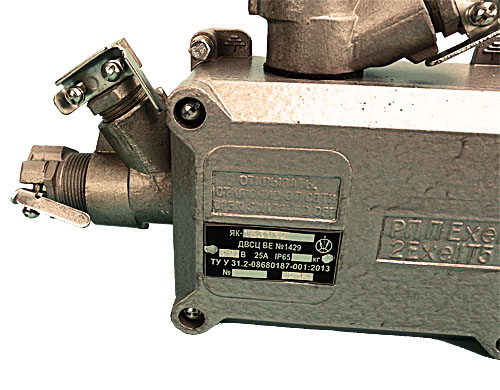

На верхней крышке ящика находятся заводская табличка с основной технической информацией, а также следующие надписи:

  • информационная — об уровне взрывозащиты;
  • предупредительная — о необходимости перед открытием отключить от сети.

Конструкция:

  • крышки;
  • корпуса;
  • кабельных вводов;
  • зажимных блоков;
  • уплотнительных прокладок, колец, заглушек;
  • предохранительных муфт.

Принцип работы клеммного ящика:

В корпусе находится 3 клеммные колодки. Конструкция колодки обеспечивает простое и надежное крепление кабеля. Кабель подают в ящик через кабельный ввод. К соседнему гнезду клеммной колодки подсоединяют другой кабель и выводят его через наклонный кабельный ввод. При необходимости колодки могут быть соединены таким образом, что соединение будет проходным, с одним или двумя ответвлениями.

Характеристики

Номинальные параметры

Единица измерения

Значение

Напряжение

В

380, 660

Частота

Гц

50, 60

Ток

А

25

Число зажимов

шт

16

Масса

кг

2,5

Число кабельных вводов с условным проходом

25 мм

шт

3

16 мм

шт

3

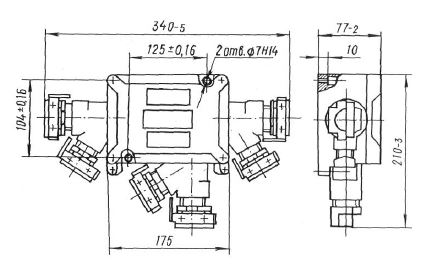

Ящик клеммный чертеж ЯК-163132

Комплектация

  • корпус и крышка;
  • комплект крепежных элементов;
  • запасные уплотнительные прокладки, кольца, заглушки;
  • руководство по эксплуатации.
