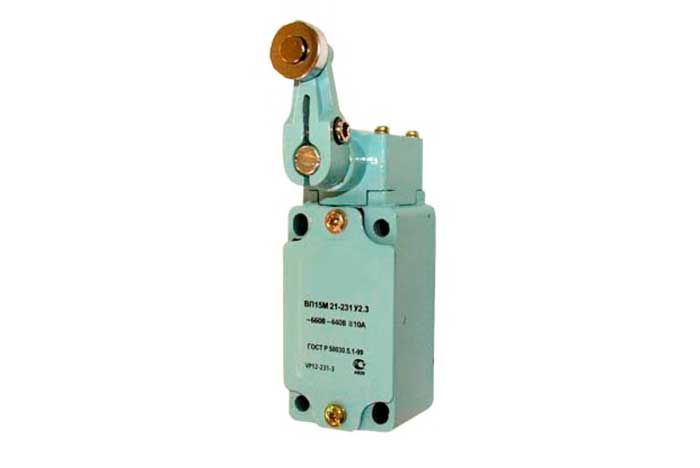

Выключатель ВП15М

No votes yet
Категория:

Выключатель ВП15М предназначены для ограничения, блокировки , а также для контроля и изменения направления перемещения механизма.

Обозначение

Выключатель ВП15М обозначаются так: ВП Х1 Х2 Х3 Х4, где

  • ВП - буквенное обозначение,
  • Х1 -  номер серии (15)
  • Х2 - исполнение М(модернизированное),
  • Х3 - количество и тип контактов(1 замыкающий и 1 размыкающий)
  • Х4 - исполнение рабочего элемента
    • 11 - толкатель цилиндр,
    • 21 - толкатель с роликом,
    • 31 - рычаг поворотный с малым роликом,
    • 32 - рычаг поворотный с большим роликом,
    • 33 - рычаг поворотный регулируемый по высоте с малым роликом,
    • 34 - рычаг поворотный Y-образный с малыми роликами,
    • 35 - рычаг с малым роликом нажатие сверху,
    • 36 - рычаг с малым роликом нажатие сбоку,
    • 41 - рычаг гибкий тросик,
    • 42 - рычаг штыревой регулируемый по высоте.
Технические характеристики
Параметры Значение
Степень защиты IP67, IP54
Категория применения АС-11 AD-11
Номинальное напряжение, В 380 220
Номинальный ток( вкл/длительный) 8/0,8 0,12/0,06
Механическая износостойкость 500000
Электрическая износостойкость 500000
Категория размещения У2
