Выключатель ВК16-19

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

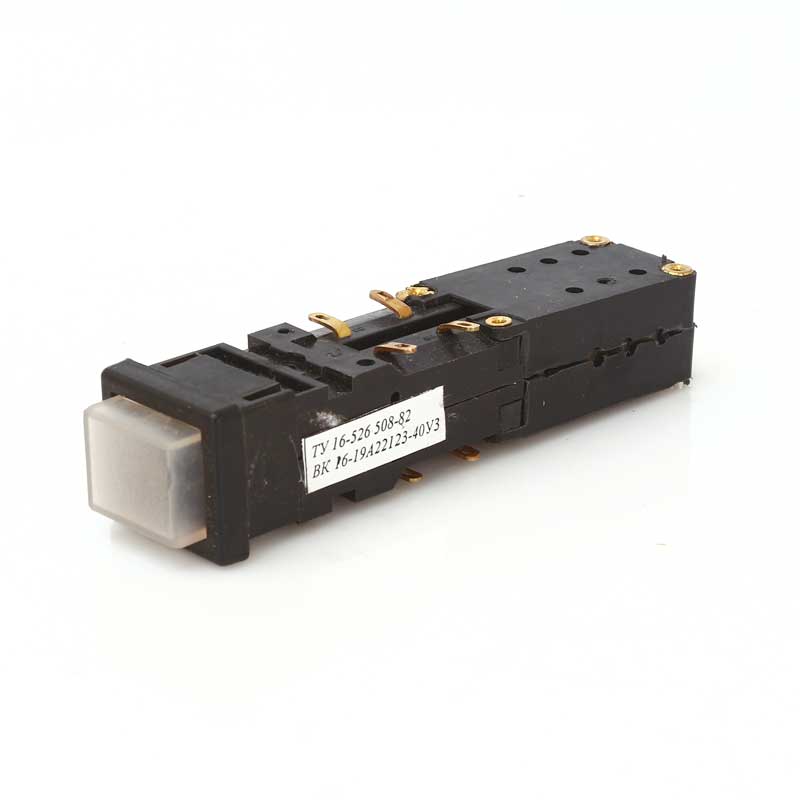

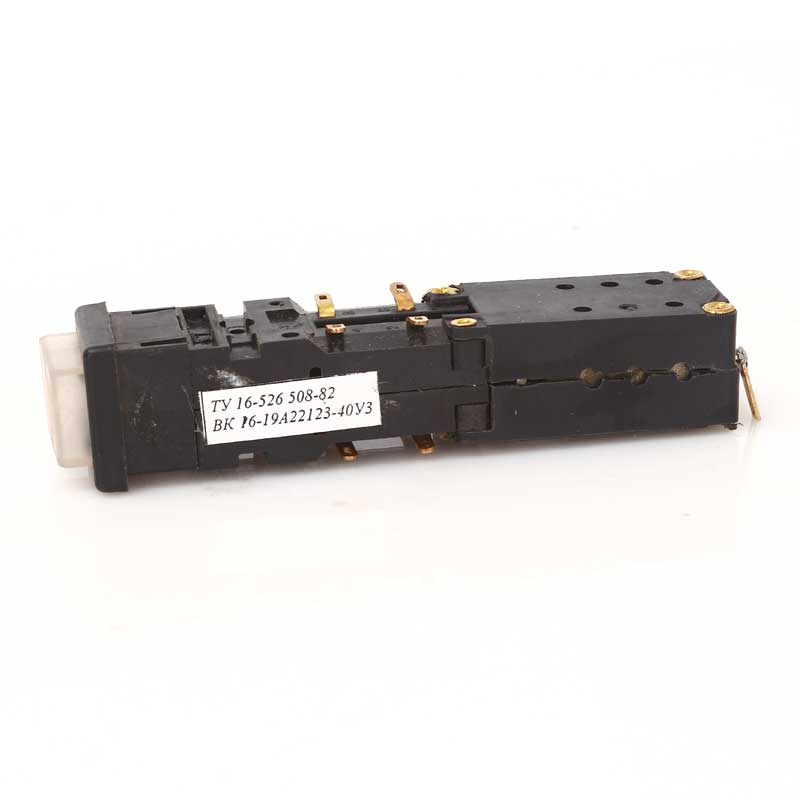

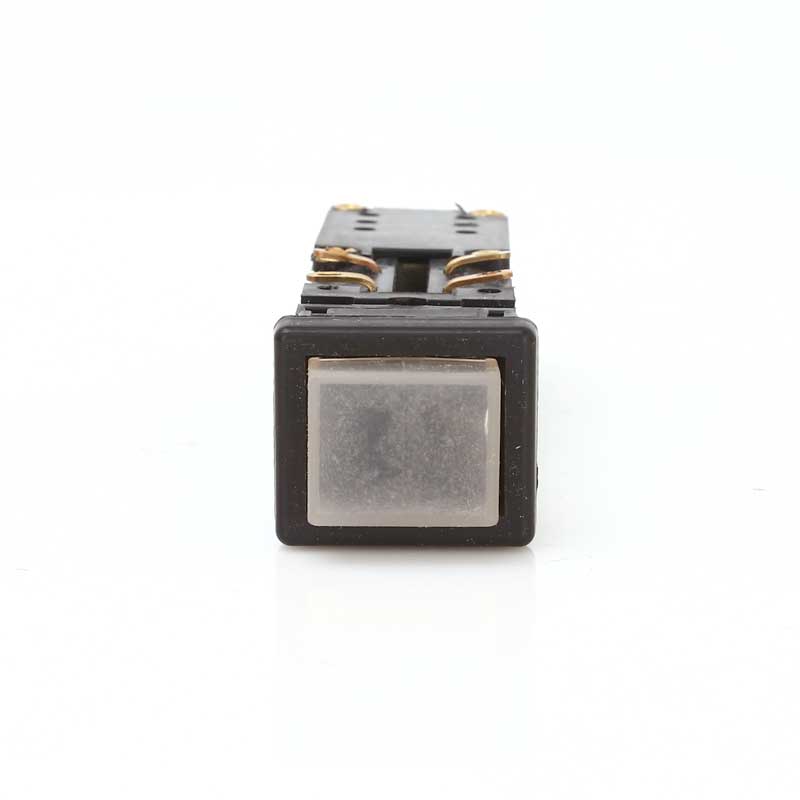

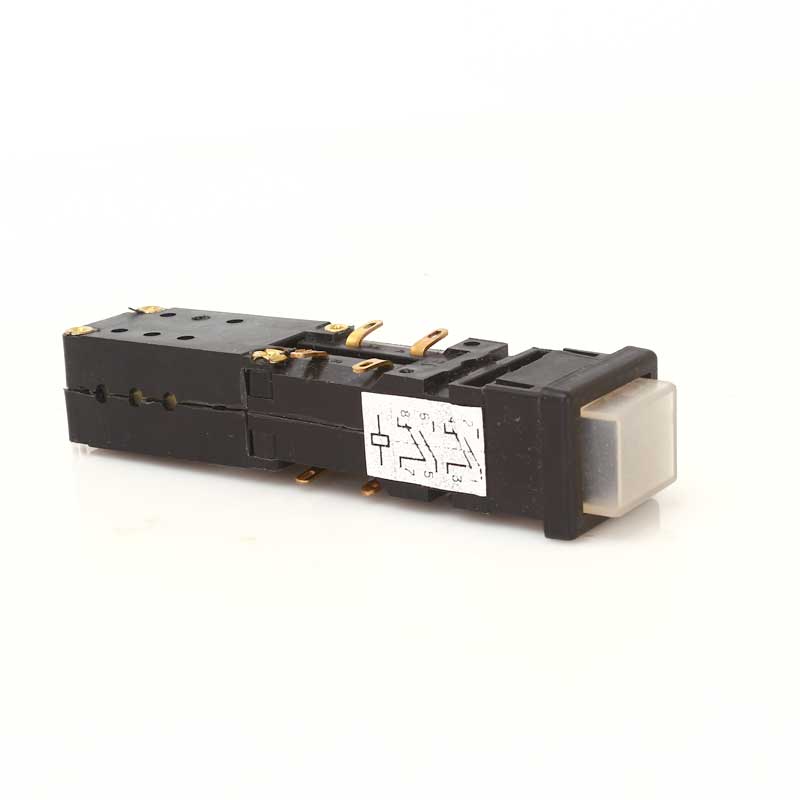

Выключатель ВК16-19 это кнопочное устройство, используемое для коммутации в электрических сетях.

Об оборудовании

Выключатель ВК16 работает в цепи управления при постоянном и переменном напряжении до 220 Вольт. Существует исполнение выключателя, в который встроена сигнальная лампа. Такая модель предназначена для индикации в момент срабатывания. Широко используются в пультах, панелях, шкафах и постах управления. Выбор модели выключателя с панелью или без осуществляется в зависимости от места его применения.

Обозначение

Выключатель ВК16-19ХХХХХХ-40ХЗ.

ВК16-19 - вид выключателя.

Х – износостойкость коммутационного типа. А – первая группа, Б – вторая группа, « » - нет износостойкости.

Х – необходимое количество контактов для замыкания. 0 – отсутствуют, 2 – два контакта, 4 – четыре контакта.

Х – размыкающие контакты. 0 – отсутствуют, 2 – два контакта, 4 – четыре контакта.

ХХ – элемент управления основной детали. 12 – прямоугольный толкатель, 15 – толкатель оснащенный сигнальной лампой.

Х – фиксация управляющего элемента. 0 – нет фиксации, 1 – фиксация механического типа; 2 – фиксация механического типа со сбросом электромагнитного типа, 3 – фиксация электромагнитного типа.

40 – степень защиты оборудования.

ХЗ – исполнение по климату.

Устройство и рабочий процесс

 Для переключения контактов в выключателе необходимо воздействие на толкатель. Если выключатель изготовлен без фиксатора, то когда усилие прекращается, толкатель возвращается на исходную позицию. После этого случается переключение рабочих контактов в обратном порядке. Если выключатель имеет механическую фиксацию, то после усилия на толкатель, он остается в нажатом состоянии, а если еще раз приложить к нему усилие, то он возвращается в стандартное положение.

Рабочий процесс протекает в температурном диапазоне от +5 до + 40 градусов C. Нельзя использовать на высоте свыше 4,3 километров над уровнем моря. Требуется надежно закреплять, не допускать механических повреждений, защитить от сильных вибраций. Окружающий воздух не должен содержать газы, жидкости, а также пыль.

Характеристики

  • Переменный ток 1 Ампер.
  • Максимальное значение напряжение 220 В при частоте 50, 60 Герц.
  • Постоянный ток 0,2 А, 0,4 А, 0,5 А, 0,075 А.
  • Постоянное напряжение 24 В, 48 В, 110 В, 220 В.
  • Номинальный тепловой ток 6,3 Ампера.
  • Управляющий элемент имеет степень защиты IP-40.
  • Контактный элемент имеет степень защиты IP-00.
  • При частоте срабатываний 1200 циклов в час износостойкость для первой группы коммутационного типа составляет 2 500 000 срабатываний. Для второй группы 1 000 000 срабатываний.
  • Износостойкость механическая циклов ВО - для первой группы с электромагнитной фиксацией составляет 1 000 000 срабатываний. С наличием электромагнитного сброса и механической фиксации - 100 000 срабатываний.
  • Коммутационная износостойкость для второй группы – 1 000 000 срабатываний.



Электрические схемы ВК 16-19

Электрические схемы ВК 16-19

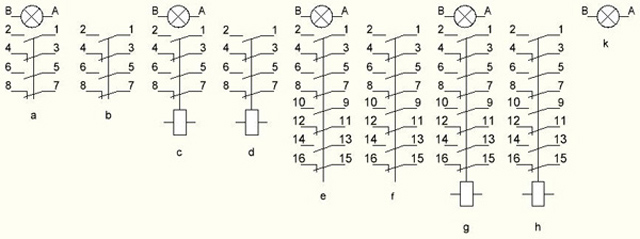

Схематические обозначения:

a - ВК16-19Х22150-40У3 (Т3); ВК16-19Х22151-40У3 (Т3)

b - ВК16-19Х22120-40У3 (Т3); ВК16-19Х22121-40У3 (Т3)

c - ВК16-19Х22152-40У3 (Т3); ВК16-19Х22153-40У3 (Т3)

d - ВК16-19Х22122-40У3 (Т3); ВК16-19Х22123-40У3 (Т3)

е - ВК16-19Х44150-40У3 (Т3); ВК16-19Х44151-40У3 (Т3)

f - ВК16-19Х44120-40У3 (Т3); ВК16-19Х44121-40У3 (Т3)

g - ВК16-19Х44152-40У3 (Т3); ВК16-19Х44153-40У3 (Т3)

h - ВК16-19Х44120-40У3 (Т3); ВК16-19Х44123-40У3 (Т3)

k - ВК16-19Х00150-40У3 (Т3)
