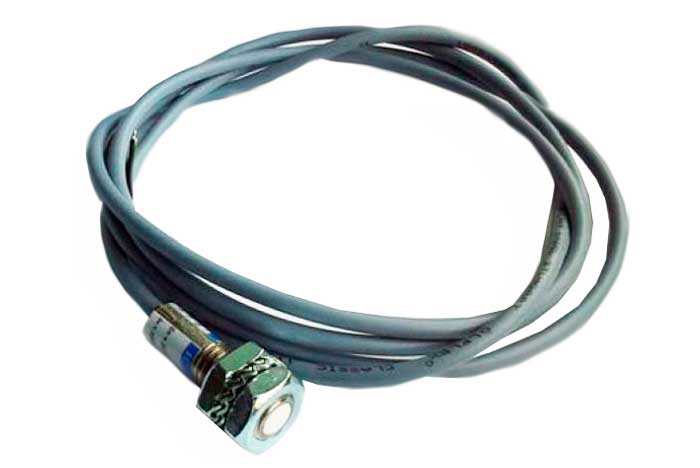

Выключатель ВБИ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатель бесконтактный индуктивный ВБИ выполняет функцию датчика обратной связи, сигнализирующего о завершении элементом оборудования команды на перемещение.

Область применения

Выключатель широко используется в станках, автоматических линиях, оборудовании с элементами автоматики.

Преимущества

  • Выключатель бесконтактный индуктивный приводится в действие внешним металлическим элементом например стальной пластиной, без механического контакта датчика и объекта .
  • Коммутация нагрузки ВБИ  производится полупроводниковым элементом.
  • Входя в зону чувствительности датчика, объект вызывает его срабатывание, при этом коммутационный элемент датчика включает ток нагрузки ( до 500 мА).
Технические характеристики
Параметры Значение
Расстояние воздействия ( объект – пластина из инструментальной стали ):
  • номинальное, Sn, мм
  • эффективное, при номинальных режимах работы, Sr, мм
  • рабочее, в диапазоне температур окружающей ср еды от -40? С до -20? С и напряжении питания от 0,85 минимального до 1,1 максимального, Su, мм
  • рабочее, в диапазоне температур окружающей среды от -20? С до +70? С и напряжении питания от 0,85 минимального до 1,1 максимального, Su, м
2
1,8 - 2,2
1,62 - 2,42
1,62 - 3,0
Гарантированная зона чувствительности, мм 1,62
Дифференциал хода Н, ( разность между расстояниями воздействия в точках возврата и срабатывания ) не более, мм 0,4
Время подготовки с момента подачи напряжения питания, не более, с 0,3
Частота срабатывания, не менее, Гц 800
Напряжение питания постоянного тока, Ue, В 10-30
Падение напряже ния на датчике , при токе в цепи нагрузки 200 мА, Ud, не более, В 1,5
Ток потребления в закрытом состоянии , не более, мА 15
Ток нагрузки, Ie, не более, мА 500
Электрическая прочность изоляции между корпусом и цепями датчика, В 2000
Сопротивление изоляции не менее, Мом 10
Датчик устойчив к напряжению обратной полярност и величиной до 30 В
Масса выключателя ВБИ 0,15
