Выключатель ВАВ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатель автоматический ВАВ является взрывозащищенным устройством, которое используется в оперативной осветительной сети.

Об оборудовании

Наш тип выключателя используется для оперативного включения или отключения выбранной сети с электрическим питанием в различных электрических установках. Основное место использования это оперативные осветительные сети. Так как выключатель является взрывозащищенным – его можно использовать в местах, где существует возможность взрыва. Для поддержания рабочего состояния в таких местах выключателю присвоена степень защиты 1-ЕхdеIIВТ4. Степень взрывоопасности в рабочем месте определяется по ГОСТ № 12.1.011.

Так же наше устройство занимается следующими функциями. При его помощи можно легко коммутировать любую электрическую цепь. Обеспечивается защита электроустановки от тока короткого замыкания. Наш выключатель защищает оборудование и аппаратуру от возможной перегрузки. Обеспечивается защита от возможного замыкания на землю. Оборудование может использоваться на любом промышленном предприятии или в частном владении.

Виды исполнения

Каждый заказчик может заказать себе выключатель ВАВ с необходимыми ему характеристиками. Для этого всего лишь необходимо заполнить простой лист с опросом, где необходимо указать технические параметры для работы.

Выключатель ВАВ-Х-ХХ ХХХ

ВАВ – это выключатель автоматического типа взрывозащищенный.

Х – вид исполнения. О – используется в осветительных сетях; не указывая знак – используется для оперативного включения и отключения в электросетях.

ХХ – значение необходимого номинального тока.

ХХ – исполнение по климату У; и категория по размещению – 1 / 2 / 3 / 5 согласно ГОСТ № 15150.

Конструкция

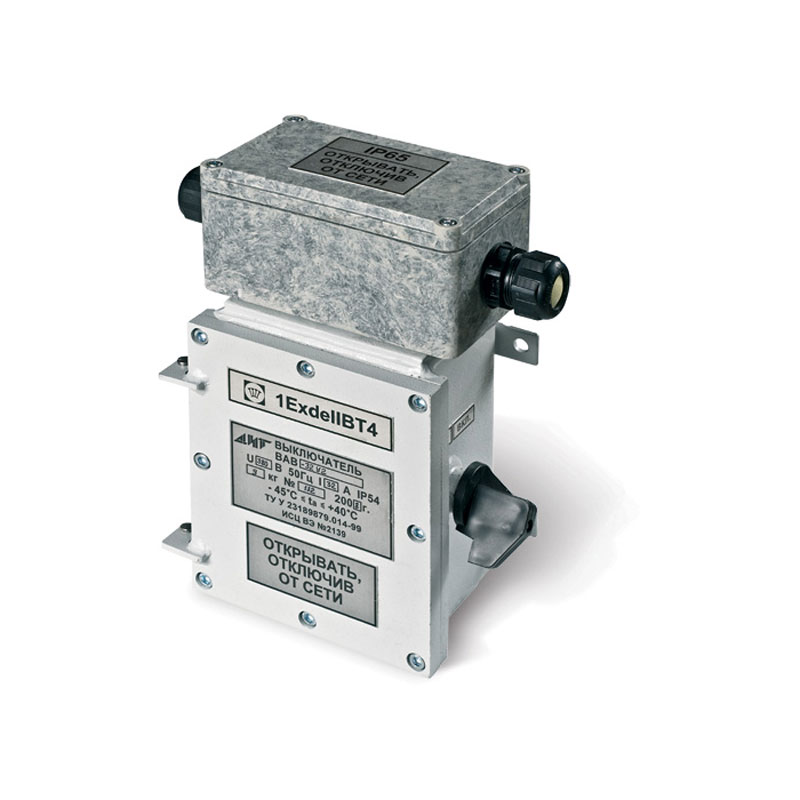

Конструкция выключателя состоит из двух отделений: аппаратное отделение и отделение для ввода и вывода. Ко второму отделению подключаются входящие и отходящие кабели. Аппаратная часть имеет корпус из металлического материала, у корпуса имеется крышка. В корпусе нашли свое пристанище выключатели автоматического типа. Корпусная часть и крышка это взрывонепроницаемая оболочка. На корпусной части аппаратного отделения присутствуют рукоятки для ручной работы: ручное включение или отключение главной электроцепи.

Отделение для ввода / вывода, закрывается при помощи крышки. По внешнему виду оно напоминает коробку для соединений с повышенным процентом надежности относительно возможного взрыва, причем, степень защиты равна IР-65. В ней располагаются контактные зажимы, которые рассчитаны на определенный размер рабочего тока. Кабельные выводы используются при подключении гибкого кабеля. Именно кабельный ввод обеспечивает самое надежное уплотнение кабеля.

Чтобы подсоединить транзитный кабель в выключатель необходимо предусмотреть один дополнительный ввод для кабеля. Связь электрического типа между двумя отделениями обеспечивается через пробку, в которой присутствуют проводники специального сечения, которые залиты компаундом из эпоксида. Жилы заземляющего характера в подводимых кабелях, могут подключаться к контактному зажиму, окрас которого имеет зелено-желтый цвет, который находится на несущей рейке, либо же к зажиму на корпусе, который является заземляющим.

Характеристики

  • Питание осуществляется от сети в размере 220 или 380 Вольт.
  • Значение рабочего тока в продольном режиме находится в диапазоне от 6 до 160 Ампер.
  • Частота рабочей сети достигает 50 Герц.
  • Нормальный рабочий процесс осуществляется при колебании напряжения в сети в размере 0,85 … 1,1 U номинального значения.
  • Продолжительный режим работы.
  • Аппаратное отделение имеет степень защиты IP54.
  • Отделение ввода и вывода имеет степень защиты IP65.
  • Значение электрического сопротивления изоляции выключателя не менее 10,0 МОм.
  • Средний показатель срока службы достигает 10 лет.
  • Первый типоразмер имеет размеры 258х198х190мм. Вес не превышает 9 кг.
  • Второй типоразмер имеет размеры 332х254х182мм. Вес не превышает 17,5 кг.
  • Третий типоразмер имеет размеры 385х200х190мм. Вес не превышает 30 кг.
  • Четвертый типоразмер имеет размеры 525х445х250мм. Вес не превышает 55 кг.
