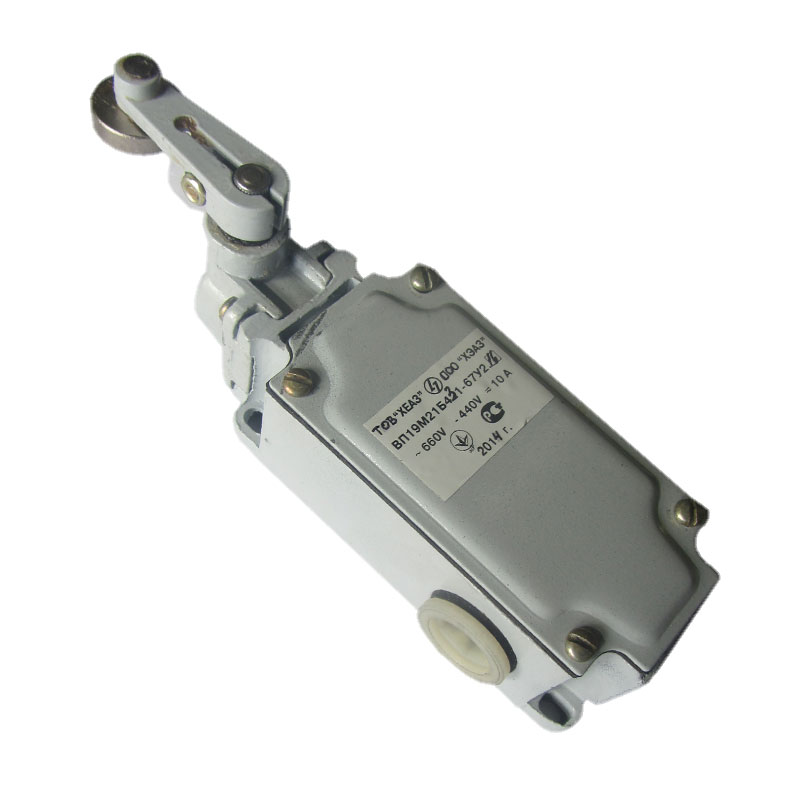

Выключатель путевой ВП19 М 21Б 431 -67У2

No votes yet
Категория:

Выключатель путевой ВП19 М 21Б 431 -67У2 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Главные технические характеристики

Напряжение:

  • минимальное, при котором могут работать выключатели на переменном и постоянном токе - 12V.

Ток:

  • номиналная сила тока выключателей (переменного и постоянного) - 10А.

Группа комутационной стойкости - А или Б:

  • A - 2,5*106 Б - 1,0*106

Количество полюсов:

  • трехполюсные;
  • четырехполюсные.

Крепление:

  • базовое;
  • фронтальное.

Конструктивное исполнение приводного элемента:

  • толкатель;
  • толкатель с роликом;
  • рычаг с роликом или селектитвный привод.

Степень защиты:

  • 00-IP00;
  • 67-IP67.

Исполнение по климатическому воздействию:

  • У2 или Т2;
  • У3 или Т3.

Порядок замыкания контактов:

  • прямой;
  • обратный.
Технические характеристики
Характеристика описание
Тип привода рычаг с роликом,
Размыкающих контактов 15,16,17
Габаритные размеры 185х62х67
Номинальный рабочий ток 10А
Максимальное рабочее напряжение на переменном токе частотой 50Гц 660В
Максимальное рабочее напряжение на постоянном токе 440В
Допустимая частота включений 600 циклов в час
Температура окружающей среды - 40 до +40°С
Относительная влажность воздуха 65%
Высота над уровнем моря 4300м
