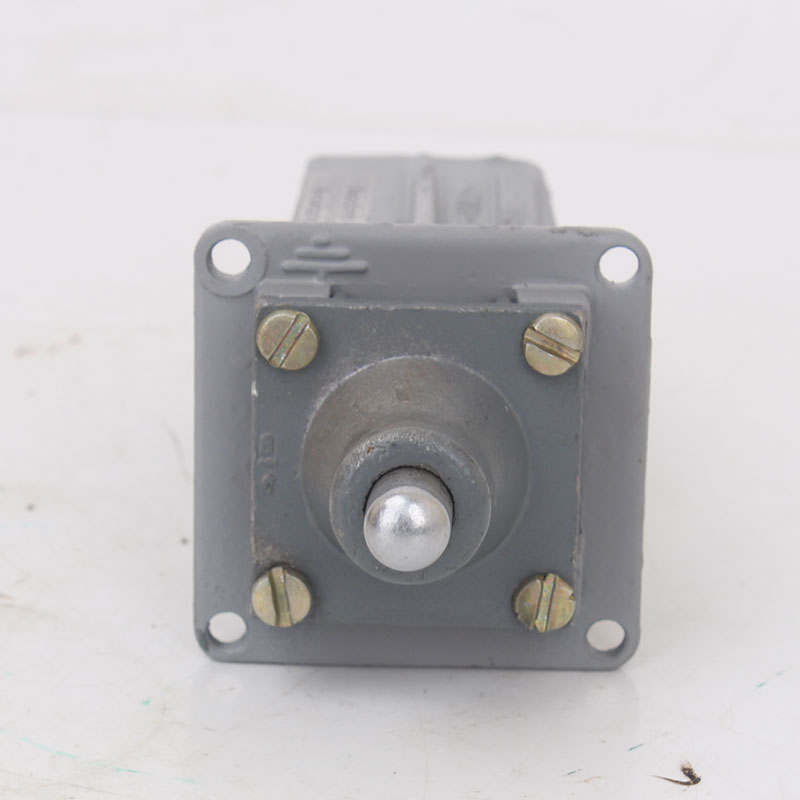

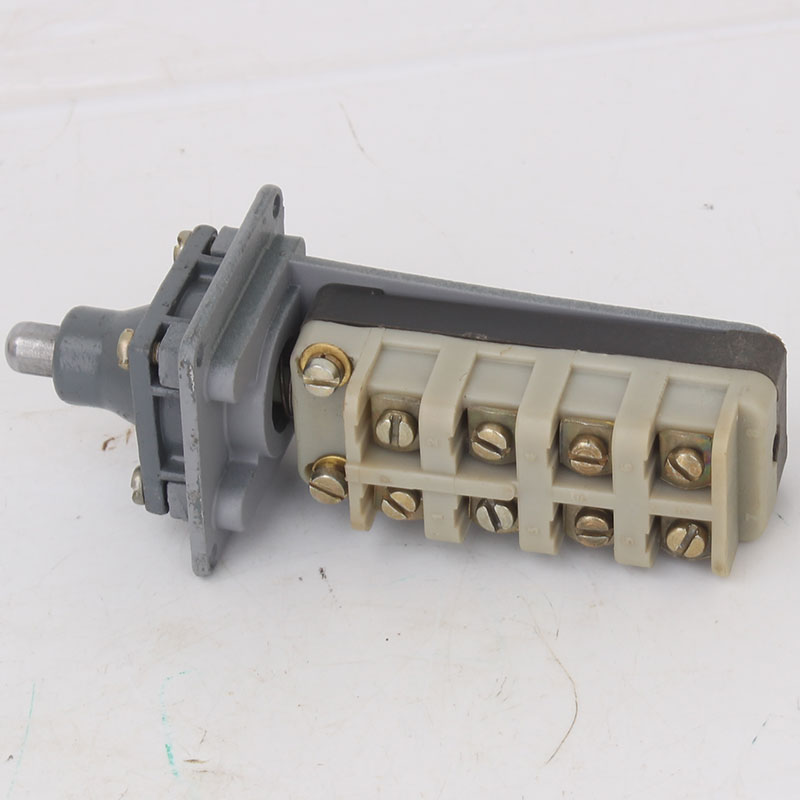

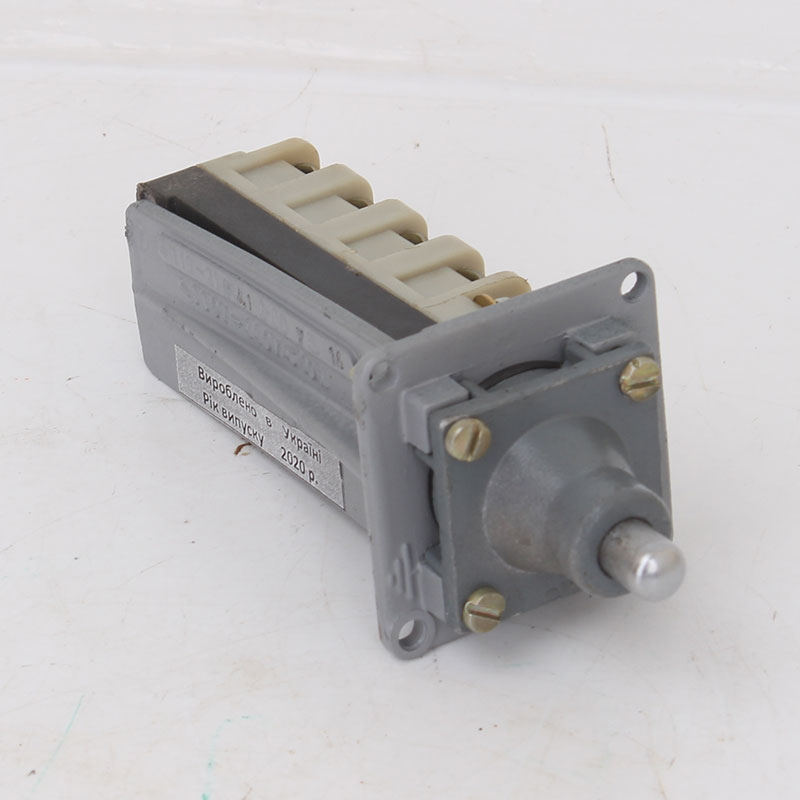

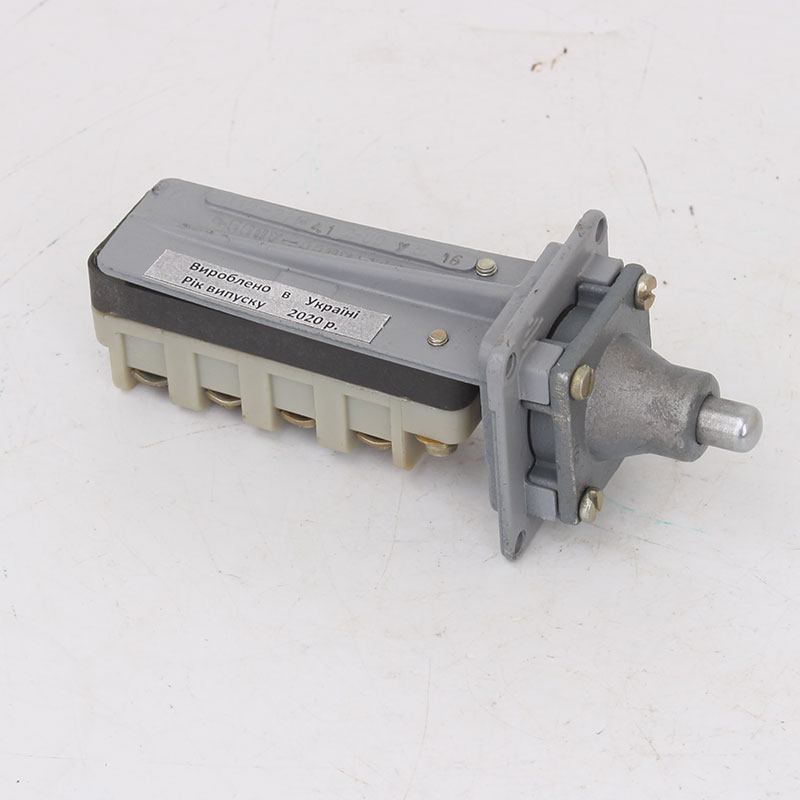

Выключатель путевой ВП19 М 21Б 412 -00У3

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатель путевой ВП19 М 21Б 412 -00У3 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Структура условного обозначения

Путевые выключатели маркируются так - ВП19 М 21Б 412-00У3, где:

  • (ВП) - Выключатель путевой;
  • (19) - 19 серии;
  • (М) - индекс модернизации М;
  • (21) - номинальный ток 10А;
  • (Б) - коммутационная износостойкость Б - 1000000 циклов;
  • (4) - 4-х полюсной;
  • (1) - исполнение привода в виде толкателя;
  • (2) - фронтальное крепление;
  • (00) - Степень защиты IP00 по ГОСТ 14254-96;
  • (У3) - Климатическое исполнение У3 по ГОСТ 15150-69

Характеристики

Характеристика описание
Тип привода толкатель
Размыкающих контактов 15,16,17
Габаритные размеры 134х50х48 мм
Номинальный рабочий ток 10А
Максимальное рабочее напряжение на переменном токе частотой 50Гц 660В
Максимальное рабочее напряжение на постоянном токе 440В
Допустимая частота включений 600 циклов в час
Температура окружающей среды - 20 до +20°С
Относительная влажность воздуха 80%
Высота над уровнем моря 4300м

Схемы

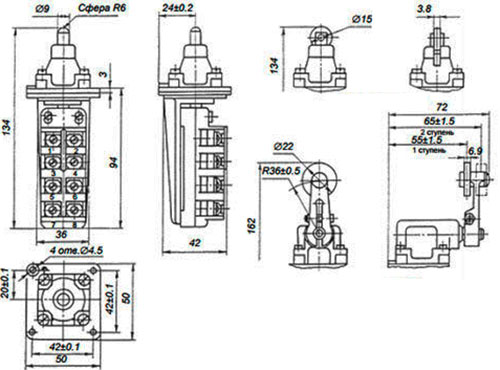

Рис.1. Габаритная схема выключателя ВП19 М 21Б 412 -00У3
Рис.1. Габаритная схема выключателя ВП19 М 21Б 412 -00У3

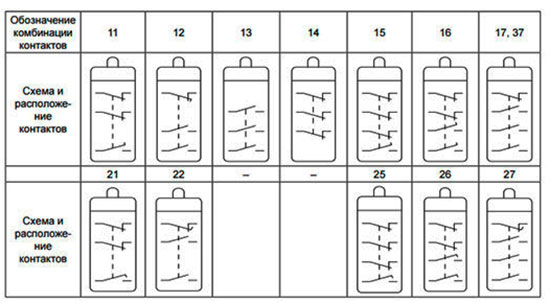

Рис.2. Расположение контактов выключателя ВП19 М 21Б 412 -00У3
Рис.2. Расположение контактов выключателя ВП19 М 21Б 412 -00У3

Комплектация

  • Выключатель путевой ВП19 М 21Б 412-00У3
  • Паспорт
  • Упаковка

Модификации

Выключатели серии ВП19 М изготавливаются в таких типоисполнениях:

  • ВП19 М 21Б 311-00У3
  • ВП19 М 21Б 312-00У3
  • ВП19 М 21Б 311-67У2
  • ВП19 М 21Б 321-67У2
  • ВП19 М 21Б 332--67У2
  • ВП19 М 21Б 411-00У3
  • ВП19 М 21Б 411-67У2
  • ВП19 М 21Б 421-67У2
  • ВП19 М 21Б 432-67У2
