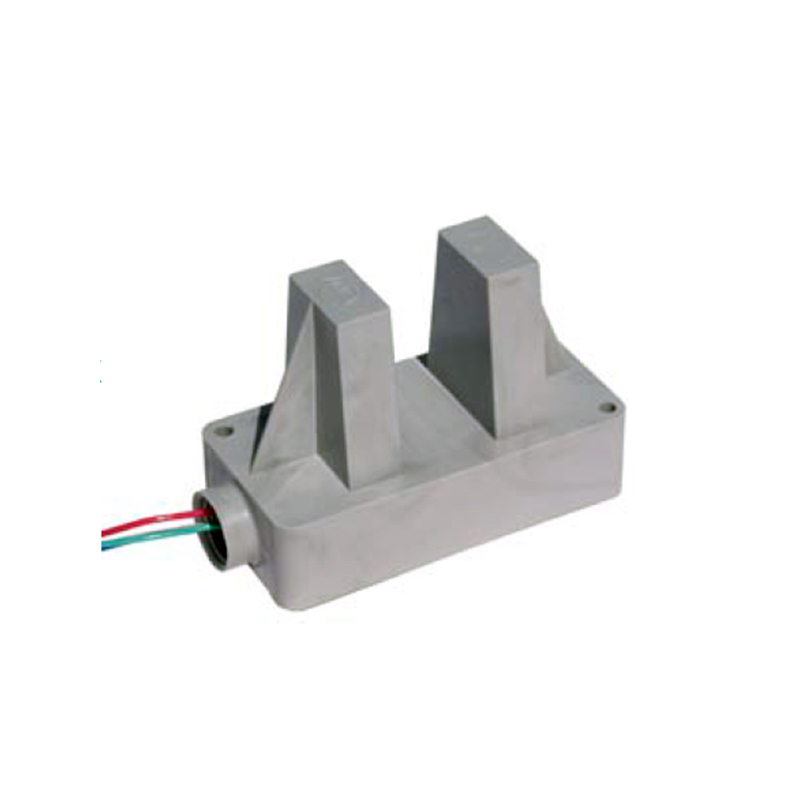

Выключатель конечный бесконтактный КВД-25

Выключатель конечный бесконтактный КВД-25 предназначен для коммутации электрических цепей управления и сигнализации при автоматизации различных систем.

Конструкция и принцип действия

• Выключатель выполнен в виде коробки из ударопрочного полистирола и герметизирован компаундом холодного отверждения.

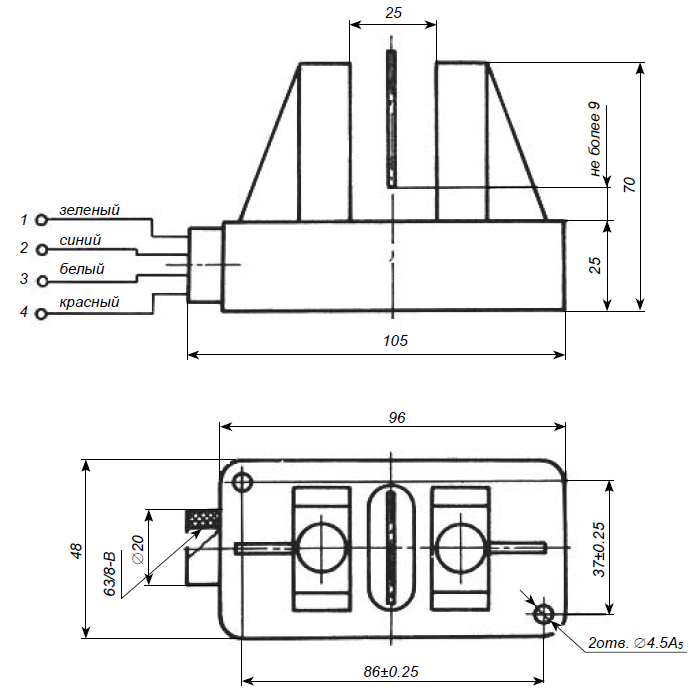

• Корпус имеет рабочий зазор шириной 25 и глубиной 44 мм.
• Для присоединения выключателя к источнику питания и подключения к нему реле имеются 4 вывода.
• В корпусе выполнена резьба G3/8" для соединения с металлорукавом (РЗ-АЛ-Х8, РЧ АМЦ-М-Х-АМг-5-4,7 или РЧ АМЦ-М-Х-АМг-5-6,3).
• Для крепления выключателя КВД-25 предусмотрены 2 винта М4.
• Электрическая принципиальная схема включает в себя генератор и триггер на транзисторах.
• При введении в рабочий зазор металлической пластины происходит уменьшение коэффициента обратной связи, вызывающее срыв генерации, триггер опрокидывается, и нормально закрытый выходной транзистор открывается, что вызывает срабатывание реле или логического элемента.

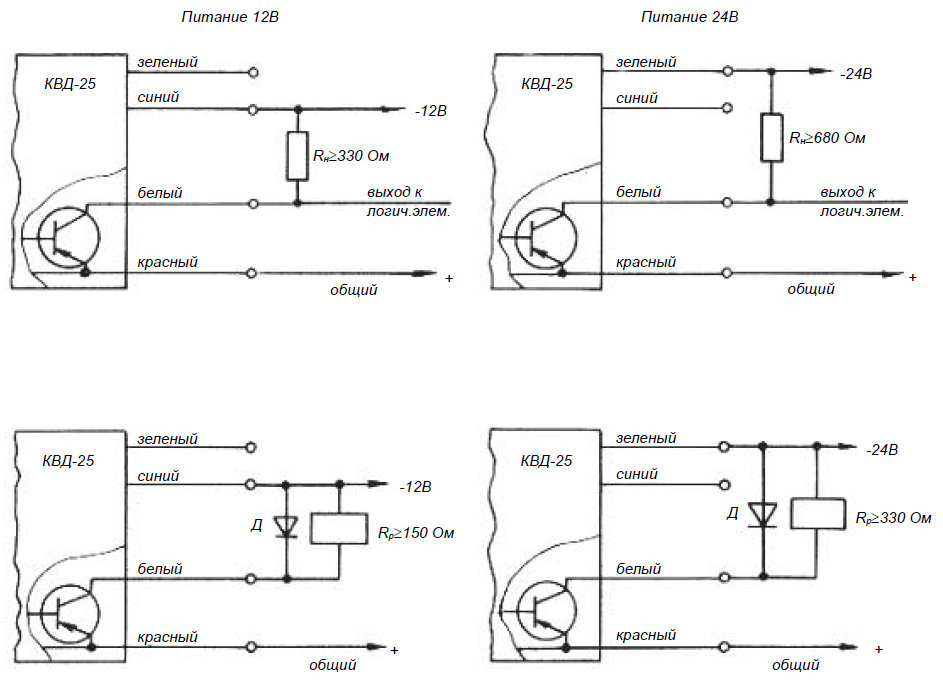

Схемы подключения выключателей, где:

• Rн - сопротивление нагрузки;
• Rр - активное сопротивление катушки реле (Кр);
• Д – диод маломощный выпрямительный (подбирается потребителем).
