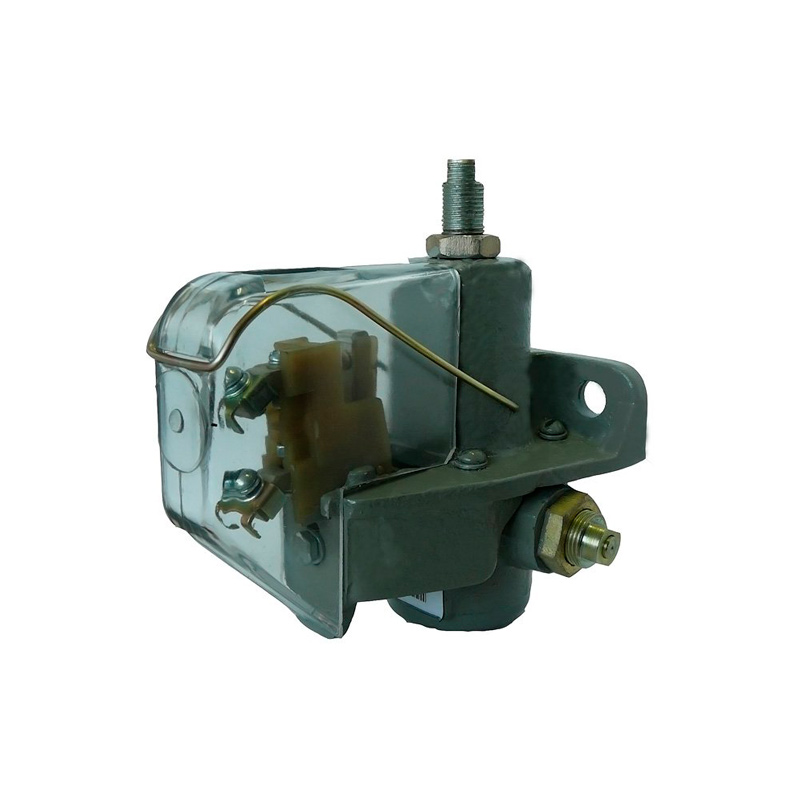

Выключатель управления пневматический ПВУ-5 (ПВУ-2)
Описание
Выключатель управления пневматический ПВУ-5 (ПВУ-2) предназначен для автоматического замыкания и размыкания цепи управления в зависимости от давления сжатого воздуха в магистрали, на которой они установлены.

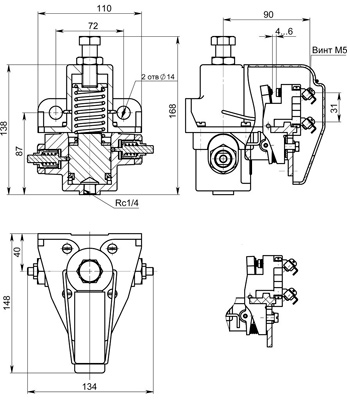

Рис.1. Габаритный чертеж выключателя управления пневматический ПВУ-5 (ПВУ-2)
Характеристики
| Параметры | Значения |
| Рабочее давление сжатого воздуха, МПа не более | 0,675 |
| Номинальное напряжение контактного элемента, В | 11 |
| Ток контактов длительный по теплу, А | 16 |
| Ток контактов коммутируемый при постоянной времени цепи 50 мс, номинальный при U=50В,А | 9 |
| Ток контактов коммутируемый при постоянной времени цепи 50 мс, номинальный при U=110В,А | 1,4 |
| Ток контактов коммутируемый при постоянной времени цепи 50 мс, предельный при U=62,5В,А | 10,5 |
| Ток контактов коммутируемый при постоянной времени цепи 50 мс, предельный при U=137В,А | 1,3 |
| Ход привода, мм | 11-12 |
| Число контактов | 1 замыкающий |
| Уставка давления срабатывания, МПа (кгс/см2) | 0,4-0,42 (4-4,2) |
| Уставка давления возврата, МПа (кгс/см2) | 0,27-0,29 (2,7-2,9) |
| Габаритные размеры, мм | 134х146х138 |
| Масса, кг ±5% | 2,36 |
Гарантийный срок-2 года со дня ввода в эксплуатацию, но не более
