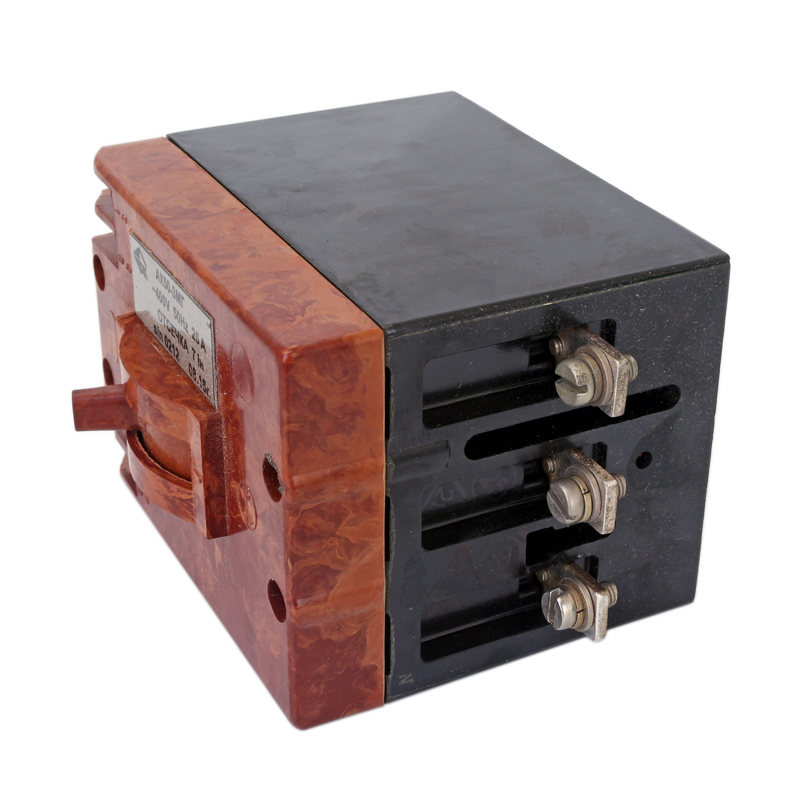

Автоматический выключатель АК-50

No votes yet
Категория:

Автоматические выключатели АК-50, АК-50Б, АК-50К, АК-50КБ служат для того, чтобы проводить ток в нормальных условиях и отключать его, если происходят короткие замыкания или перегрузки. Они также могут оперативно включать и отключать электрические цепи, и запускать и защищать электродвигатели, стационарные установки и подвижные наземные транспортные средства на напряжение переменного тока до 380 B и постоянного – до 320 B, и токов до 63 A.

Устройство прибора

Выключатели автоматические АК-50, АК-50Б, АК-50К, АК-50КБ имеют следующие узлы в своем составе:

  • механизм управления;
  • контактную систему;
  • дугогасительное устройство;
  • максимальные расцепители тока.

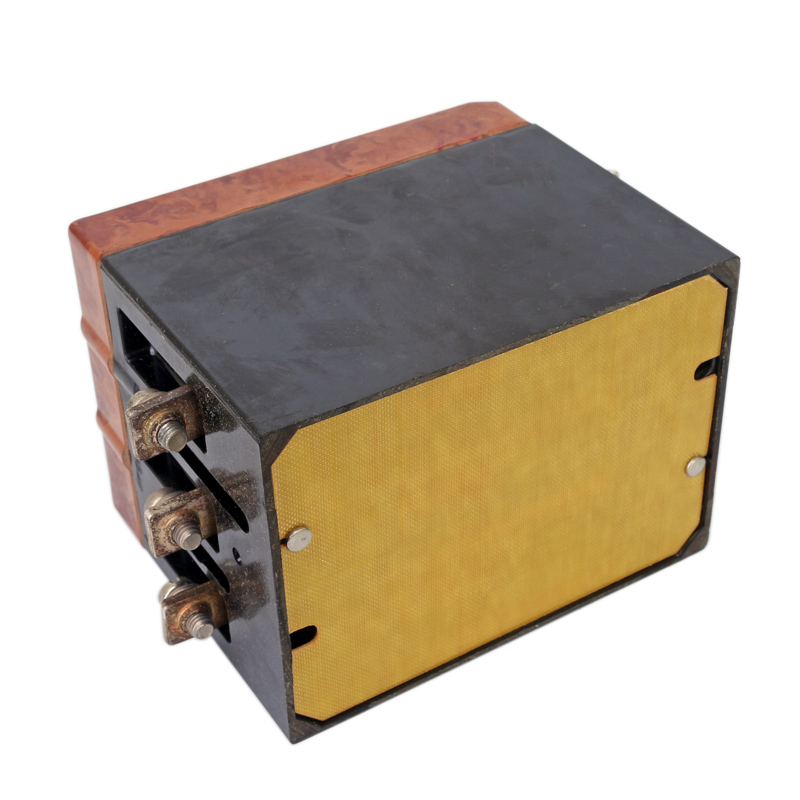

Устройство может быть оборудовано вспомогательными контактами и электромагнитным приводом. В пластмассовом корпусе выключателей смонтированы узлы. Там, где расположен механизм, корпус закрыт крышкой. А где находятся расцепители – это дно.

Условия эксплуатации

Выключатель автоматический АК-50 может нормально функционировать при соблюдении следующих условий:

  • температура внешней среды, верхнее значение:
    • 35°C, атмосферное давление составляет 53600 Па (400 мм рт. ст.) – 70484 Па (526 мм рт. ст.);
    • 70°C, атмосферное давление составляет 79864 Па (596 мм рт. ст.) – 107200 Па (800 мм рт. ст.);
    • 45°C, атмосферное давление составляет 70484 Па (526 мм рт.ст.) — 79864 Па (596 мм рт. ст.).
  • температура внешней среды, нижнее значение равно -50°C;
  • При температурном режиме 35°C относительная влажность воздуха равна 98%;
  • Внешняя среда должна быть невзрывоопасной и не содержать агрессивных паров и газов, которые разрушают изоляцию и металл.
  • При синусоидальной вибрации, имеющей частоту до 80 Гц, ускорение должно быть не более 50 м/с2. Выключатели, которые имеют максимальные расцепители тока в исполнении М, могут работать в условиях синусоидальной вибрации при частоте до 120 Гц, и ускорении не более 60 м/с2.

Рабочие положения автоматических выключателей АК-50

Коммутационное состояние выключателей с приводом можно определить по положению рукоятки привода:

  • включено – «I»;
  • выключено – «О».

Коммутационное состояние автоматических выключателей определяют по положению рукоятки:

  • включено – «I»;
  • выключено вручную – «О»;
  • выключено автоматически – нейтральное положение.

Обеспечить двойной разрыв электроцепи в каждом из полюсов может контактная система и дугогасительное устройство.

Наименование

Номинальный

ток, А

Номинальное

напряжение, В

Уставка тока

срабатывания

Масса, кг

переменного

тока, 50Гц

переменного

тока, 400Гц

постоянного

тока

на переменном

токе

на постоянном

токе

без

оболочки

в

оболочке

АК50Б-2М

1; 2; 4; 5;

6,3; 8; 10;

16; 20; 25;

31,5;40;50

380 380 320 6; 12 6 1,1 3,5
АК50-3М 380 380 - - 1,4 4,0
АК50-2МГ 380 - 320 6; 12 6; 12 1,1 3,5

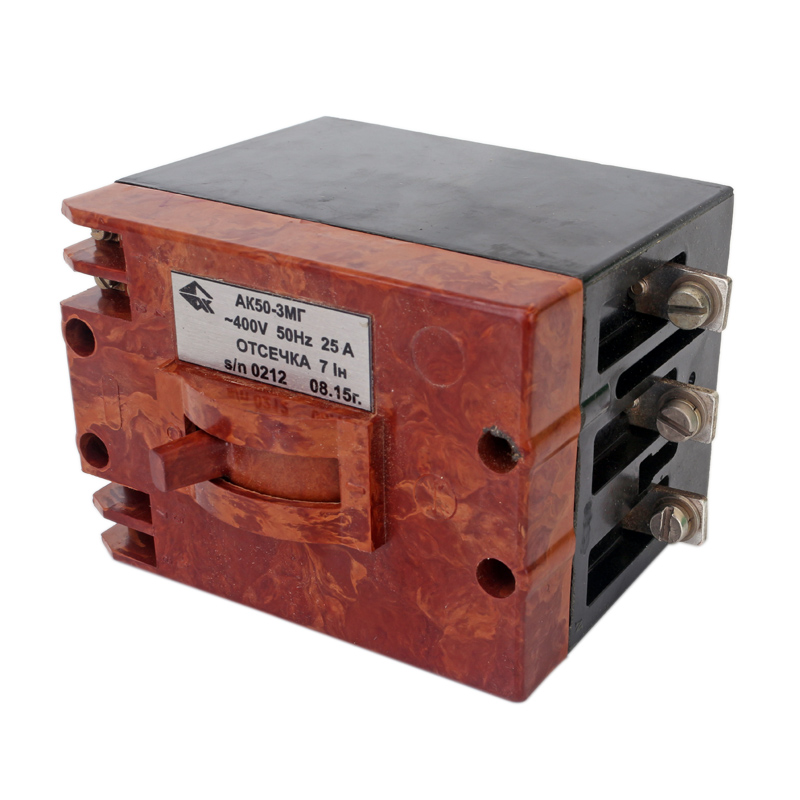

АК50-3МГ 380 - - - 1,4 4,0
  • АК50Б-2М;
  • АК50-3М;
  • АК50-2МГ;
  • АК50-3МГ.
