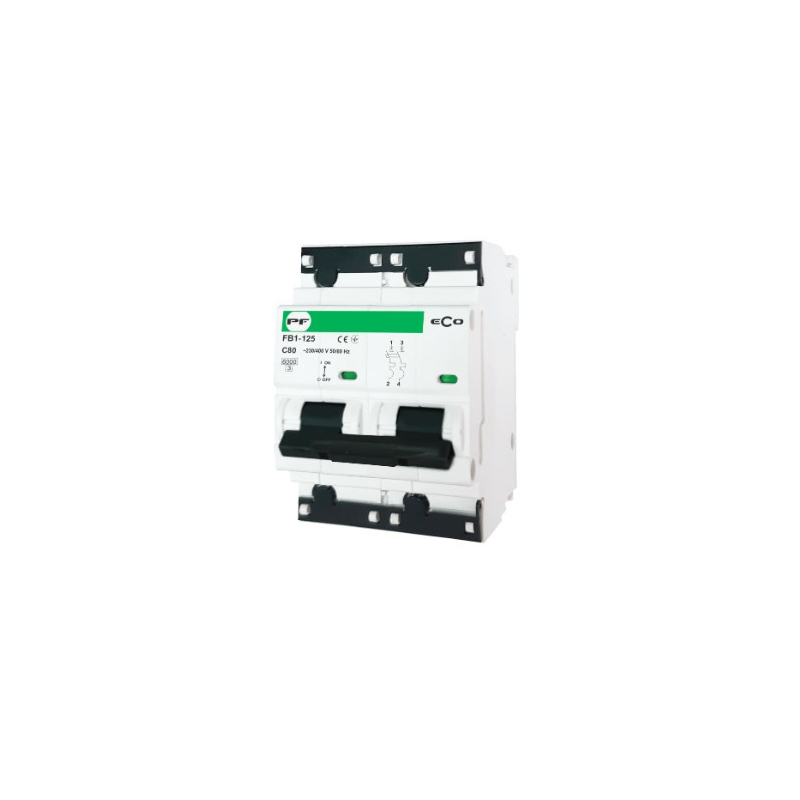

Модульный автоматический выключатель FB1-125 ECO 2P С125

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модульный автоматический выключатель FB1-125 ECO 2P С125 предназначен для применения на объектах гражданского строительства и объектах административно-коммерческого назначения.

Функции

  • Защита электрических цепей от перегрузки и токов короткого замыкания.
  • Оперативное включение и отключение электрических цепей переменного тока.

Характеристики

Стандарт

IEC/EN 60898
IEC/EN 60947-2

Количество полюсов

2

Время-токовая характеристика

С

Номинальное напряжение Ue, V

~230/400

Номинальный ток  Ie, A

125

Номинальная частота, Hz

50/60

Номинальное напряжение изоляции Ui, V

500

Номинальное импульсное напряжение Uimp, V

4000

Селективний класс

3

Предельная коммутационная способность Icu, A

6000

Коммутационная износостойкость (электрическая / механическая)

10000/20000

Подключение дополнительных устройств

нет

Пересечение проводников, которые подсоединяются, mm2

до 25

Степень защиты

ІР20

Момент зажима болтов, Nm

2,0

Крепления на DIN-рейку

35х7.5

Схемы

"Схема габаритных размеров выключателя FB1-125 ECO 2P С125"

Рис.1 Схема габаритных размеров выключателя FB1-125 ECO 2P С125

"Схема принципиальная выключателя FB1-125 ECO 2P С125"

Рис.2 Схема принципиальная выключателя FB1-125 ECO 2P С125
