Автоматический выключатель А3700

Average: 9 (1 vote)
Категория:
Документация:

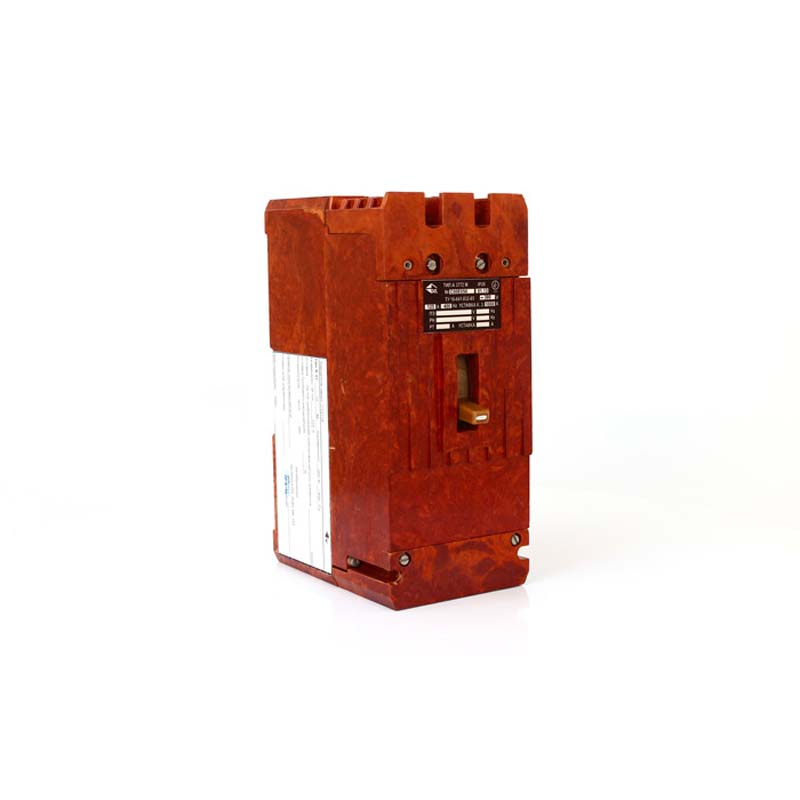

Автоматические выключатель серии А3700 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Обозначение

Автоматические выключатели серии А3700 обозначаются так: А37ХХ1Х2, где :

  1. А - автоматически выключатель;
  2. 37 - номер разработки;
  3. Х - модификация и величина выключателя:
    • 1 - первая,
    • 2 - вторая,
    • 3 - третья,
    • 4 - четвертая,
    • 9 - модифицированные 3 и 4 величины;
  4. Х1 - исполнение по виду защиты и числу полюсов:
    • 1 или 2 - с электромагнитными расцепителями,
    • 3 или 4 - с электромагнитными и полупроводниковыми расцепителями (для селективных выключателей — только с полупроводниковыми),
    • 5 или 6 - с электромагнитными и тепловыми расцепителями,
    • 7 или 8 - без максимальных расцепителей, нечетные цифры — двухполюсные, четные— трехполюсные.
  5. Х2 - дополнительная характеристика исполнения;
    • Б - токоограничивающие или выполненные на их базе,
    • С - селективные или выполненные на их базе,
    • Ф - нетокоограничивающие неселективные в фенопластовом корпусе,
    • Н - неселективные нетокоограничивающие модернизированные.

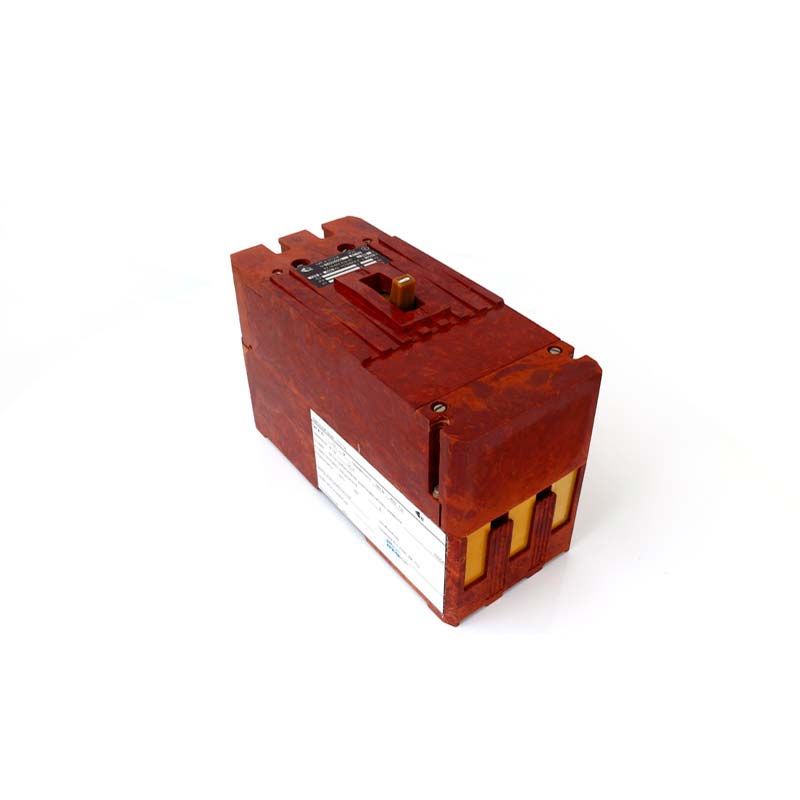

Конструктивное исполнение

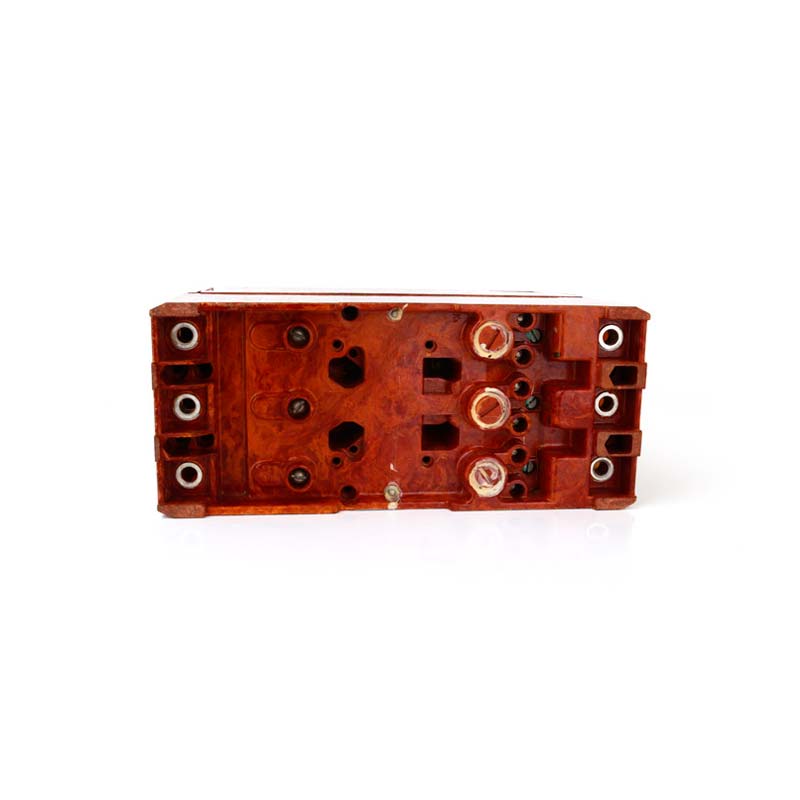

Узлы автомата серии А3700 крепятся к пластмассовому основанию. Все детали автомата закрыты крышкой , предохраняющей обслуживающий персонал от соприкосновения с деталями, находящимися под напряжением. Неподвижные контакты и подвижные контакты (на каждую фазу) с целью уменьшения износа изготавливаются из металлокерамических материалов на основе серебра и окиси кадмия. Дугогашение при отключении автомата осуществляется с помощью решетки из стальных пластин , укрепленных на фибровом каркасе (в автоматах на токи более 600 А, кроме основных, имеются еще дутогасительные контакты). Для включения автомата рукоятку необходимо перевести в нижнее положение, при этом рычаг сцепляется с рейкой расцепления . При переводе рукоятки вверх натягиваются отключающие пружины . Под их действием ломающиеся рычаги переходят за мертвую точку, и контакта и автомата замыкаются, так как контактный рычаг вращается вокруг оси под действием рычагов .

При ручном отключении рукоятка переводится вниз. Пружины снова растягиваются и ломают рычаги в другом направлении. Таким образов, механизм автомата имеет мгновенное включение и отключение.

Технические характеристики
Тип автомата Номинальный ток Пределы регулировки полупроводной расцепки Номинальная установка по току электромагнитных расцепителей Предельная коммутационная способность
А3714 160 А 80-160 1600 18
А3724 250 А 160-250 2500 40
А3734 400 А 250-400 4000 55
А3744 630 А 400-630 6300 60

Автоматы изготавливаются пяти типоразмеров:

  • А3760,
  • А3710,
  • А3720,
  • А3730,
  • А3740.
