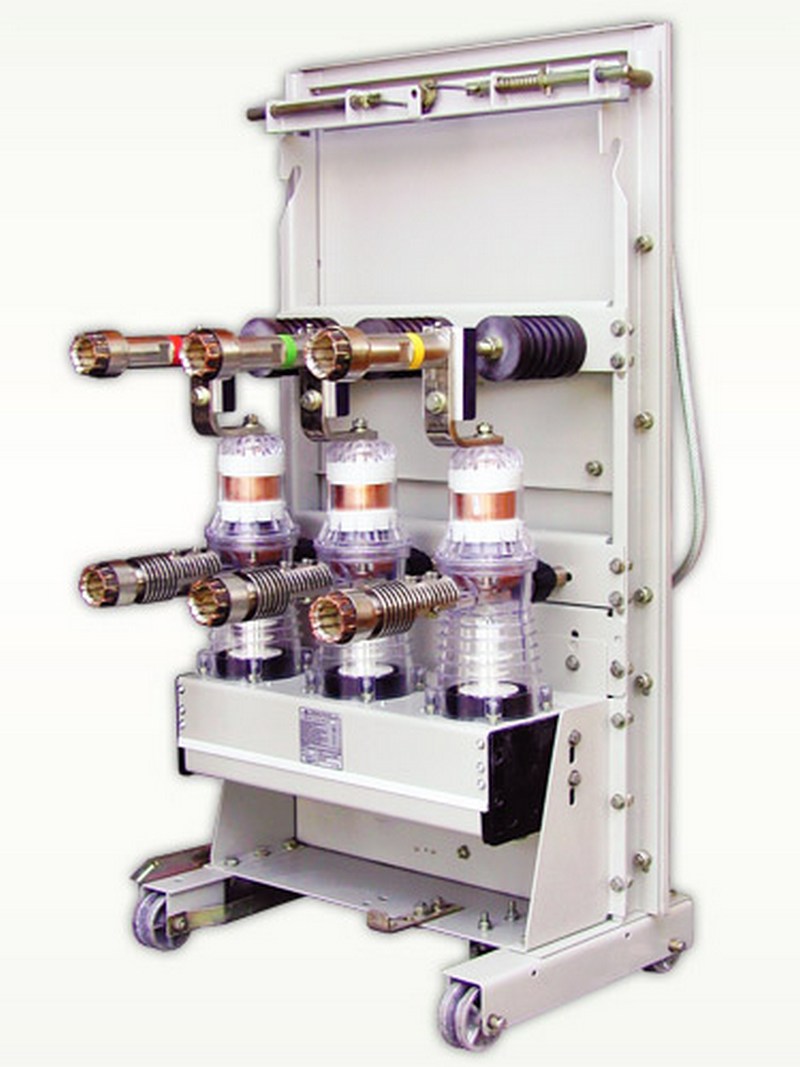

Выкатной элемент в сборе с вакуумным выключателем BB/TEL-10
Описание
Выкатные элементы с вакуумными выключателями BB/TEL-10 предназначены для реконструкции комплектных распределительных устройств (КРУ) в тех случаях, когда модернизация старых выкатных элементов при помощи коммутационных модулей BB/TEL-10 нецелесообразна по техническим или экономическим причинам. В большинстве случаев модернизация не требует выводить КРУ из эксплуатации. Реконструкция заключается в замене старого выкатного элемента на новый — это простой и менее трудоемкий способ модернизации КРУ.
Выкатной элемент ВЭ/TEL-10 с вакуумным выключателем ВВ/TEL поставляется нами, как правило, на предприятия и заводы, выпускающие новые комплектные распределительные устройства, а также для замены находящихся в эксплуатации маломасляных колонковых выключателей типа ВК, ВКЭ. При оформлении заказа вам необходимо точно указать предприятие изготовитель и тип применяемого КРУ, диаметр контактов главной цепи выкатного элемента, номинальные параметры заменяемого выключателя, и оперативное напряжение на подстанции.
Технические характеристики
| Параметр | Значение | |
| Номинальное напряжение (линейное), кВ | 10,0 | |
| Наибольшее рабочее напряжение (линейное), кВ | 12,0 | |
| Номинальный ток главных цепей КРУ/TEL, А | однокабельного присоединения (для кабеля до 240 мм 2) |
400 |
| однокабельного присоединения (для кабеля до 300 мм 2) |
630 | |
| двухкабельного присоединения | 630 | |
| Номинальный ток сборных шин, А | 400, 630 | |
| Номинальный ток отключения выключателей, встроенных в КРУ, кА | 16,0 | |
| Ток термической стойкости, кА | 16,0 | |
| Время протекания тока термической стойкости, с | 3 | |
| Номинальный ток электродинамической стойкости (амплитуда), кА | 41,0 | |
| Номинальное напряжение вспомогательных цепей, В | 220 | |
| Допустимое отклонение напряжения вспомогательных цепей | -15%+10% | |
| Одноминутное нормированное испытательное напряжение изоляции по ГОСТ 1516.1 частотой 50 Гц (действующее значение), кВ | 42 | |
| Электрическая прочность воздушного изоляционного промежутка разъединителя, кВ | 48 | |
| Испытательное напряжение грозовых импульсов с параметрами по ГОСТ ГОСТ 1516.2, кВ | полный грозовой импульс | 75 |
| срезанный грозовой импульс | 90 | |
Конструктивные особенности и эксплуатационные характеристики КРУ/TEL
| Параметр | Исполнение |
| Уровень изоляции по ГОСТ 1516.1 | нормальная |
| Вид изоляции | комбинированная (твердая и воздушная) |
| Изоляция токоведущих шин главных цепей | с изолированными токоведущими шинами главных цепей |
| Наличие выкатных элементов | без выкатных элементов |
| Вид линейных высоковольтных присоединений | кабельные нижние в шкафу |
| Условия обслуживания | с односторонним обслуживанием |
| Степень защиты оболочки шкафов КРУ/TEL | IP40 (со стороны зоны обслуживания) |
| Вид управления | местное, дистанционное, телеуправление |
| Срок службы до замены, лет, не менее | 25 |
| Вид поставки | отдельными шкафами |
