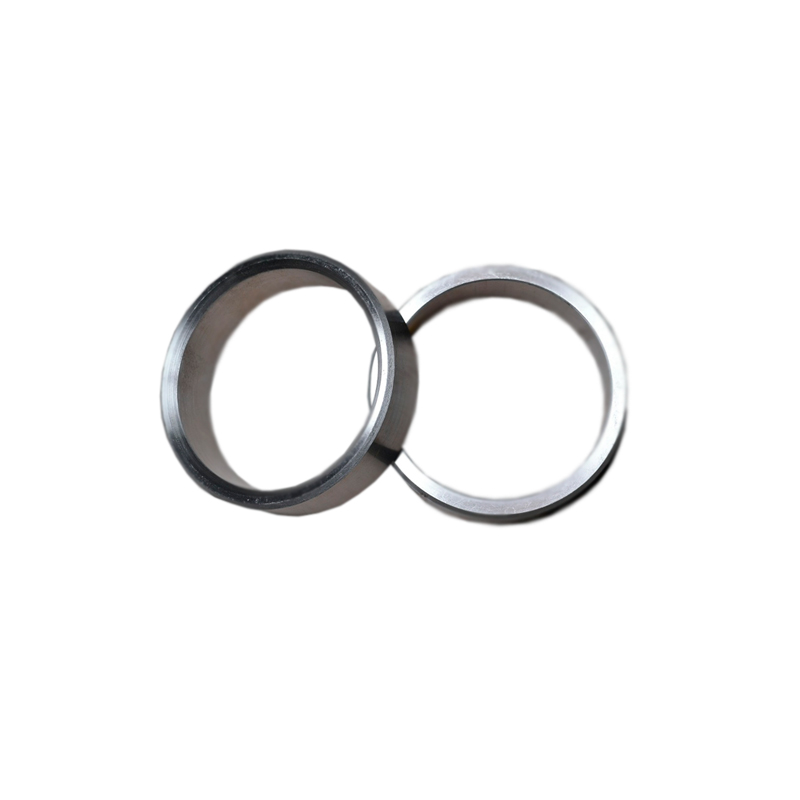

Втулка упорная 6505-3104082
Описание
Втулка упорная 6505-3104082 устанавливается на заднем мосту автомобиля КрАЗ.

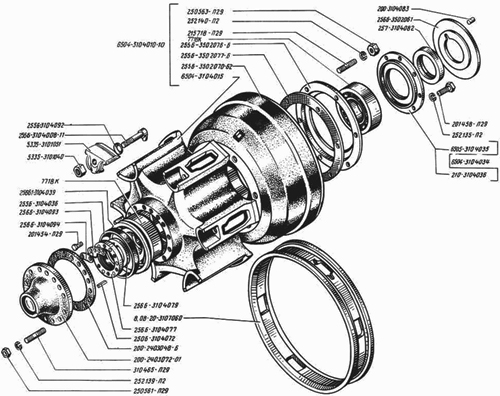

Рис.1. Схема ступицы задних бездисковых колес и тормозных барабанов
Характеристики
|
№ детали |
Наименование детали |
Кол-во деталей в моделях |
|
200-2403048-Б |
Прокладка фланца полуоси |
2 |
|
200-2403072-01> |
Фланец полуоси заднего моста |
1 |
|
200-3104083 |
Штифт |
2 |
|
201454-П29 |
Болт М8х1,25х16 |
4 |
|
201458-П29 |
Болт М8х1,25х25 |
8 |
|
210-3104036 |
Сальник с пружиной |
1 |
|
215718-П29 |
Шпилька М182,5х22 М18х1,5х30 |
6 |
|
250561-П29 |
Гайка М16х1,5 |
28 |
|
250563-П29 |
Гайка М18х1,5 |
6 |
|
250Б-3104072 |
Заглушка |
2 |
|
252135-П2 |
Шайба 8 пружинная |
8 |
|
252139-П2 |
Шайба 16 пружинная |
28 |
|
252140-П2 |
Шайба 18 пружинная |
6 |
|
255Б-3104008-11 |
Болт крепления колеса |
24 |
|
255Б-3104036 |
Манжета |
2 |
|
255Б-3104092 |
Шайба стопорная |
24 |
|
255Б-3502070-Б2 |
Барабан тормозной |
1 |
|
255Б-3502076-Б |
Маслоуловитель тормозного барабана |
1 |
|
255Б-3502077-Б |
Прокладка маслоуловителя |
1 |
|
256Б-3104077 |
Гайка |
2 |
|
256Б-3104079 |
Шайба опорная |
2 |
|
256Б-3104093 |
Стопор гайки |
2 |
|
256Б-3104094 |
Пластина стопорная |
2 |
|
256Б-3502061 |
Маслоотражатель |
2 |
|
256Б1-3104039 |
Кольцо упорное |
2 |
|
257-3104082 |
Кольцо упорное подшипника ступицы |
2 |
|
310465-П29 |
Шпилька |
28 |
|
5335-3101040 |
Гайка крепления колеса |
24 |
|
5335-3101051 |
Прижим крепления заднего колеса |
24 |
|
6504-3104010-10 |
Ступица заднего колеса с тормозным барабаном |
2 |
|
6504-3104015 |
Ступица заднего колеса |
1 |
|
6504-3104034 |
Сальник со стаканом в сборе |
2 |
|
6505-3104035 |
Стакан |
1 |
|
7718К |
Подшипник роликовый |
2 |
|
8.0В-20-3107060 |
Кольцо |
4 |
