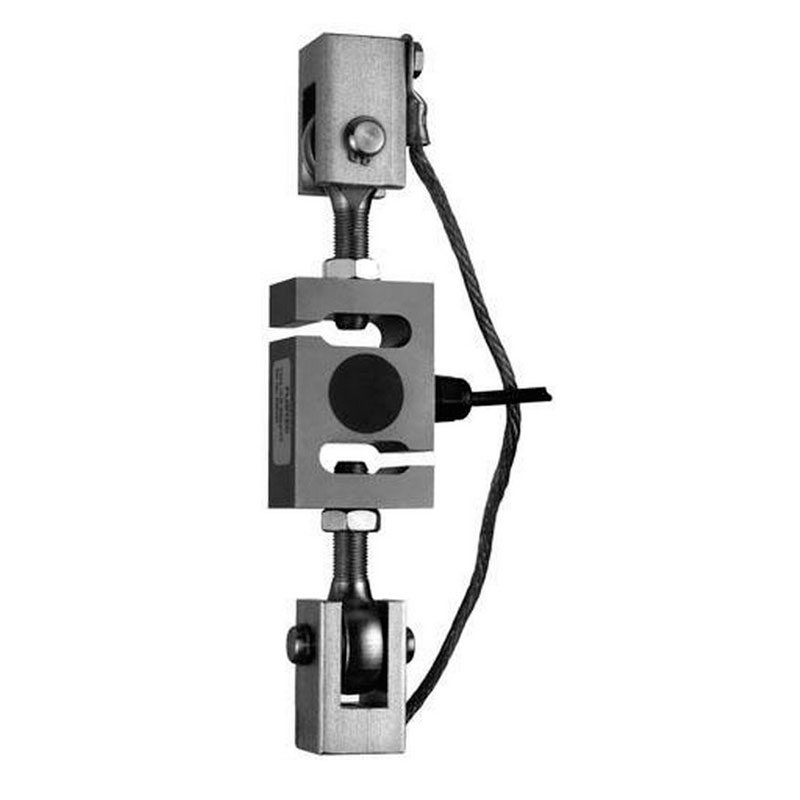

Подвесной узел встройки 53-04 для датчиков UB/ULB

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Подвесной узел встройки 53-04 для датчиков UB/ULB обеспечивает необходимую точность при передаче полезного усилия на тензометрический датчик.

В первую очередь применяются в платформенных, а также подвесных бункерных весах III (среднего) класса точности по ГОСТ 29329 и PM МОЗМ №76.

Преимущества

  • Отличается простотой конструкции;
  • Требует минимального времени для монтажа и пуска в эксплуатацию;
  • Шарнирная подвеска;
  • Материал конструкции: инструментальная сталь с гальванопокрытием;
  • Регулировка по высоте предусмотрена.
Технические характеристики
Тип НПИ, кг H L W A C T1 T2 Макс. статическая нагрузка, кН*
UB6 102/204/510 61,5 61,5 30 220 30 M12 M12 2/4/10
ULB 100/200/500 76,2 49 30 220 30 M12 M12 2/4/10
UB1 1020/2039 92 86 30 275 40 M16 M16 20/30
ULB 1000 76,2 49 30 264 40 M16 M16 20
ULB 2000 86,1 76,2 30 270 40 M16 M16 30
ULB 3000 88,7 88,7 40 310 50 M20x1,5 M20 45
UB1 5099 136 143 43 400 60 M24x2 M24 75
ULB 5000 146 91,2 56,4 420 60 M24x2 M24 75
