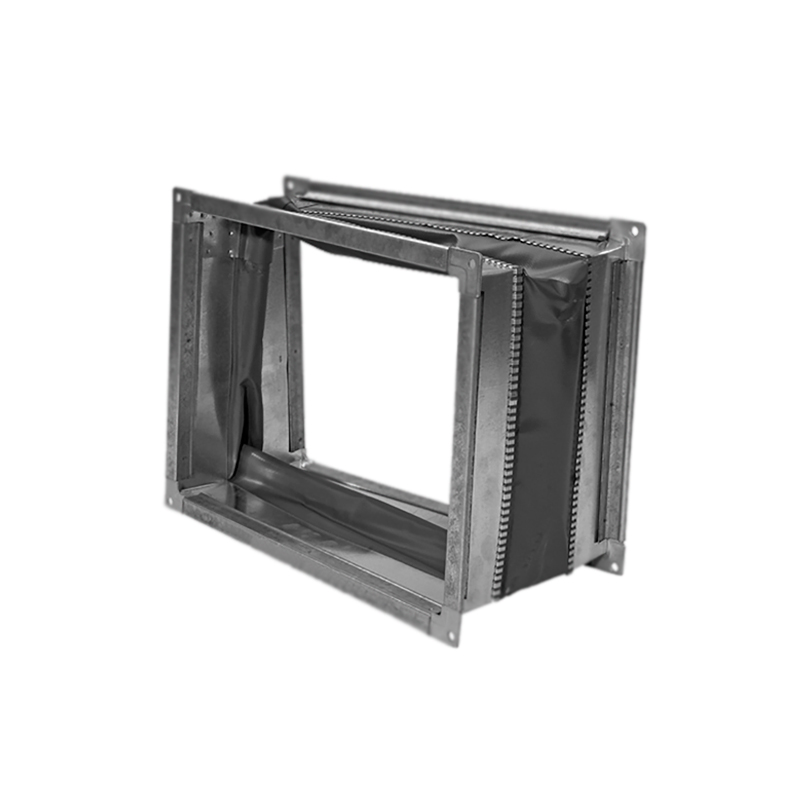

Вставка гибкая термостойкая ВГТ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вставка гибкая термостойкая ВГТ используются в качестве линейных компенсаторов в сетях с повышенной температурой перемещаемых сред от 200 °С до 600 °С и более (в т.ч. в сетях двухрежимной вентиляции с совмещением функций дымоудаления и общепромышленной).

Конструктивное исполнение

Основной частью термостойкой гибкой вставки является - гибкий рукав из специальной герметичной ткани с повышенными температурными рабочими характеристиками, имеющий на двух своих сторонах усиленные присоединительные фланцы.

Термостойкие гибкие вставки ВГТ могут изготавливаться как круглого, так и прямоугольного рабочего сечения. Длина гибких вставок ВГТ, обозначаемая при заказе, всегда соответствует их длине в растянутом состоянии и составляет - 200 мм. В сжатом положении длина вставки определяется типом шины и гибкого рукава, используемых при изготовлении фланцев и составляет 100 - 120 мм.

Характеристики

Технические характеристики
Параметры Значения
Размеры рабочего сечения*:
  • для круглых
  • для прямоугольных
от 200 мм до 1250 мм
от 100х100 мм до 2500 (h)x500 мм
Рабочий диапазон температур от –40 °С до +400 °С или +600 °С
Климатическое исполнение У
Категория размещения 2 по ГОСТ 15150

*По дополнительному заказу возможно изготовление гибких вставок и других, превышающих указанные, сечений.

Модификации

По вариантам рабочего сечения гибкие вставки ВГТ делятся на:

  • ВГТ-2 - прямоугольная гибкая вставка
  • ВГТ-3 - круглая гибкая вставка.
