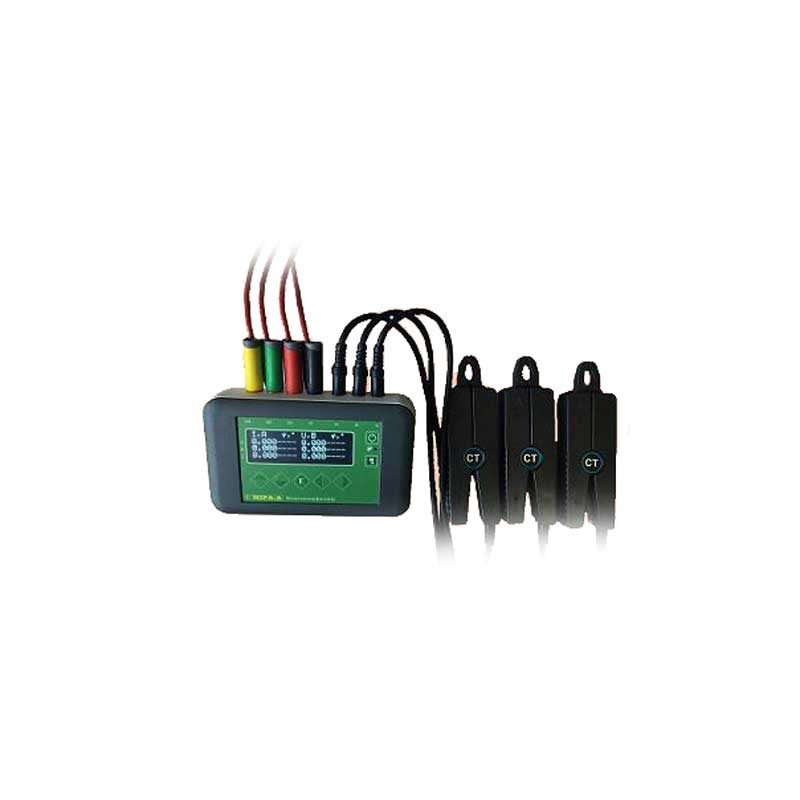

Вольтамперфазометр МЕРА-А

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вольтамперфазомир МЕРА-А предназначен для использования при проведении наладочных работ в цепях релейной защиты, вторичных цепях измерительных трансформаторов тока и напряжения, кругах счетчиков электроэнергии и др.

Устройство МЕРА-А обеспечивает измерение следующих параметров электрической сети:

  • напряжения переменного тока (основная частота, 50Гц);
  • напряжения переменного тока (среднее значение (RMS));
  • силы переменного тока (основная частота, 50Гц);
  • силы переменного тока (среднее значение (RMS));
  • сдвига фаз между измерительными входами тока и напряжения относительно заданного базового измерительного канала (задается в меню устройства);
  • частоты переменного тока (два канала измерения частоты на которые можно назначить любой из измерительных входов тока или напряжения);
  • напряжения постоянного тока;
  • силы постоянного тока (дополнительная опция, токоизмерительные клещи для постоянного тока).

На основе измеренных значений тока, напряжения и фазового сдвига МЕРА-А обеспечивает расчет и отображение следующих параметров электрической сети:

  • величин расчетных значений линейных напряжений переменного тока;
  • величин прямой, обратной и нулевой последовательности напряжения переменного тока;
  • величин прямой, обратной и нулевой последовательности силы переменного тока;
  • пофазного значений активной, реактивной и полной мощности и Cos φ;
  • трехфазных значений активной, реактивной и полной мощности и Cos φ;
  • величин пофазного значений активного и реактивного сопротивления.

Отличительные особенности

  • небольшие габаритные размеры и вес устройства;
  • длительная автономная работа устройства от встроенного АКБ;
  • высокая точность измерения (базовая погрешность 0,5%);
  • широкий диапазон измерения тока (0 ÷ 36 А), и напряжения (0 ÷ 600В);
  • измерения фазовых углов при малых значениях тока (от 4 мА);
  • встроенный регистратор аналоговых сигналов.

Характеристики

Измерительные входы напряжения

количество

3

обозначение

Ua, Ub, Uc

диапазон измерения

0 ... 600 В

Базовая погрешность измерения

0,5%

Измерительные входы тока

количество

I пер-3 / I пост-1

диапазон измерения

I пер- 36А / I пост- 60А

Базовая погрешность измерения

I пер-1,0% / I пост-3,0%

Измерение фазового сдвига

диапазон измерения

-180 ... 0 ... + 180º

Погрешность измерения (I>50мА)

± 0,5 º

Погрешность измерения (I

± 3,5º

Измерение мощности

Диапазон изм. активной мощности

0 ... 21600 Вт

Диапазон изм. реактивной мощности

0 ... 21600 Вар

Диапазон изм. полной мощности

0 ... 21600 ВА

Базовая погрешность измерения

2,5%

Габаритные размеры, мм

блок - 156×98×36
сумка - 250×180×100

масса, кг

блок - 0,3 кг
вес с аксесуарами - 2,5 кг
