Вольтамперфазометр 4333

Документация:
Паспорт(3.56 МБ)
58866 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

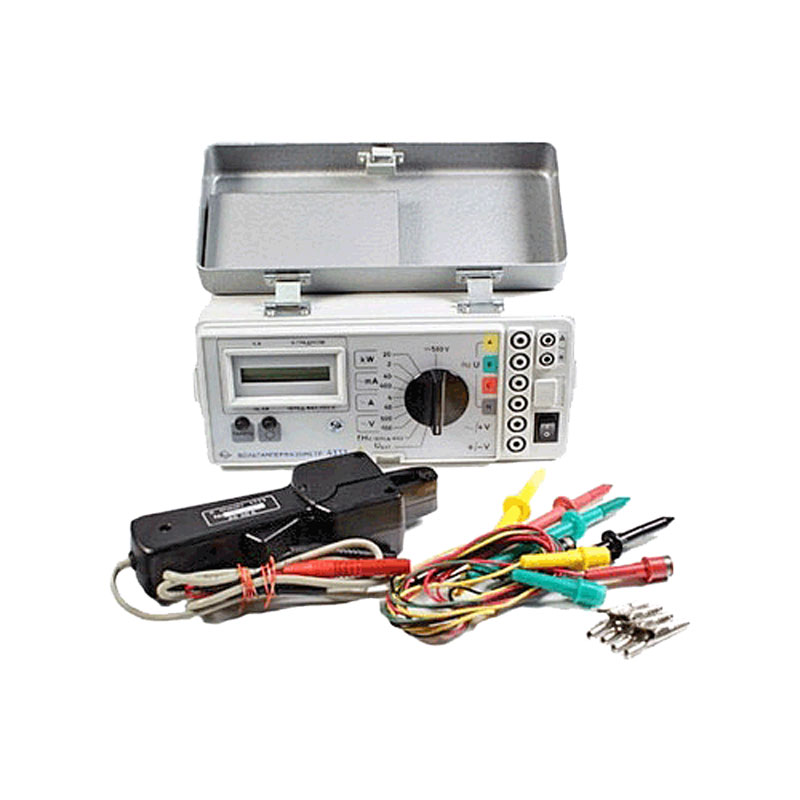

Вольтамперфазометр 4333 представляет собой многофункциональный цифровой прибор, работа которого основана на использовании 16-разрядного микроконтроллера с микропотреблением производства компании Texas Instrument. В составе устройства имеется аппаратный перемножитель, который создают условия для реализации алгоритмов, позволяющих гарантировать выполнение корректных измерений всех заданных действующих значений активной мощности, показателя тока и показателя напряжения в условиях, когда происходит искажение кривой тока и напряжения.

Предназначение и смысл создания

Цифровой по рабочим функциям вольтамперфазометр 4333 – многофункциональное электроизмерительное устройство, которое позволяет с достаточно высокой точностью измерить среднеквадратичные значения переменных напряжения и тока без необходимости разрыва цепи. Для решения этой задачи в качестве вспомогательного оборудования применяется трансформатор тока, оснащённый размыкающимся магнитопроводом. Кроме того, с использованием 4333 специалисты определяют величину

  • активной мощности,
  • угла, где измеряется сдвиг нескольких фаз в промежутке напряжений или в промежутке тока и напряжения,
  • частоты,
  • напряжения постоянного тока.

Одной из важных вспомогательных функций устройства становится индикация чередования фаз в сети 3-фазного напряжения.

Рабочие стороны

Одной из ключевых особенностей цифрового прибора является расширенный диапазон измеряемых значений. Для этого при разработке устройства было использовано несколько технологических решений. Одним из них стал электромеханический переключатель диапазонов при измерении силы тока, который позволит расширить диапазон измеряемых величин за счёт изменения нагрузки токоизмерительных клещей.

Также не менее важным решением стало проведение разработчиками прибора специализированных исследований токоизмерительных клещей в условиях изменённой нагрузки. В результате величина максимального значения проверяемого тока была увеличена в 4 раза. При использовании схемы, включающей в себя операционный усилитель в качестве нагрузки, появляется возможность изменять токовые параметры до единиц мА на измерительном диапазоне 40 мА и 400 мА не смотря на влияние внешнего магнитного поля.

Характеристики

Сила переменного тока

0 ÷ 40 А

Величина переменного напряжения

0 ÷ 500 В

Постоянное напряжение

2 кВ

Коэффициент трансформации устройства

0 ÷ 500 В

Размер сдвига двух (или больше) фаз, находящихся в промежутке тока и напряжения

0 – 180 ˚

Оптимальный температурный диапазон

-10 ÷ +40 ˚С

Вес устройства

1,5 килограмма

Габаритные размеры

24 × 11 × 11 (сантиметры)
