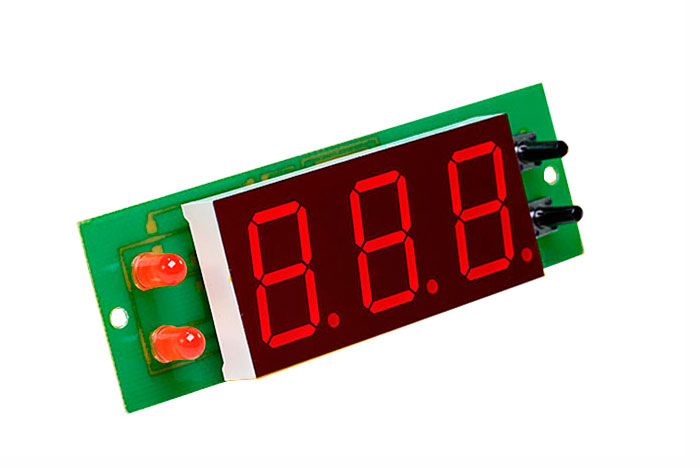

Вольт-ампер-ваттметр ВАВПТ-08
Описание
Вольт-ампер-ваттметр ВАВПТ-08 предназначен для измерения напряжения, силы тока или мощности в долговременном режиме работы.
Область применения
Вольт-ампер-ваттметр широко используется для измерения величин в лабораторных условиях, для блоков питания или зарядных устройств аккумуляторов, и т.д. На экране отображается одна из трех величин, переключение осуществляется кнопками.
| Параметры | Значение |
| Напряжение питания прибора | от 7,5 до 30 В DC от 8 до 20 В АС |
| Потребляемый ток | 20 мА |
| Диапазон измеряемого напряжения | 0,0 — 99,9 В |
| Разрешающая способность измерения напряжения | 0,1 В |
| Диапазон измеряемой силы тока | 20,0 — 00,0 — 20,0 А |
| Разрешающая способность измерения силы тока | 0,1 А |
| Диапазон измеряемой мощности | 0,0 — 999 W |
| Разрешающая способность измерения мощности | 0,1 W — в диапазоне от 0,0 до 99,9 W, 1 W — в диапазоне от 100 до 999 W |
| Способ монтажа (подключения) | встраиваемый |
| Размеры индикатора | 59х27 мм (0,8) |
| Цвет индикатора | красный |
Устройство и принцип действия
Вольт-ампер-ваттметр ВАВПТ-08 отображает на экране значение напряжения или тока или мощности, при этом загорается соответствующий светодиод. Переключение между отображаемыми величинами осуществляется с помощь кнопок.
Прибор может контролировать направление тока (прямое или обратное), что может быть полезно в схемах зарядных устройств для определения, происходит ли заряд или разряд. Обратное направление индицируется мигающей точкой в среднем разряде индикатора.
Вольт-ампер-ваттметр ВАВПТ-08 выпускается в бескорпусном исполнении, может встраиваться (врезаться) в любые приборные панели, закрепляться при помощи винтов.
