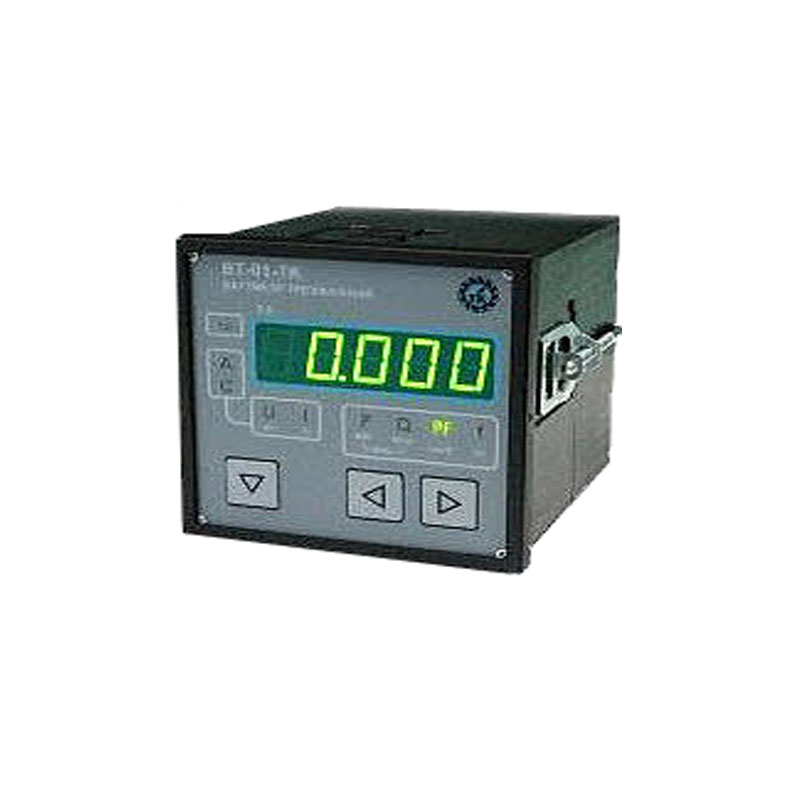

Ваттметр ВТ-01-ТК

Ваттметр цифровой ВТ-01-ТК имеет принадлежность к вычислительным приборам, эксплуатируя которые позволяется выполнение процесса с названием непрерывный контроль электрических параметров 3-фазных сетей без нейтрали. В основном это устройство применяют в измерительных щитах электростанций и распределительных подстанциях.

Функциональное предназначение

Предложенный ваттметр позволяет выполнять следующие замеры:

  • величину линейного напряжения, а так же тока по 2-м фазам;
  • вычисление активной мощности;
  • определение реактивной мощности;
  • замер полной мощности;
  • расчет коэффициента мощности;
  • определение частоты сетей.

Для измерения этих параметров используется метод двух ваттметров.

Конструкция и работа ваттметра

Ваттметр ВТ-01-ТК реализован в виде корпусного щитового прибора с уровнем собственной защиты от соприкосновения с влагой и пылью по IP41. На лицевой панели расположен 5-разрядный светодиодный индикатор зеленого свечения, который обеспечивает отображение цифр высотой в 14 мм.

Визуализация измеряемых величин на дисплее происходит в соответтсвии с установленным параметром трансформации. Настройка прибора может производиться при помощи имеющихся функциональных клавиш. Все настройки сохраняются в не требуемой энергии памяти. Измеряемые величины можно архивировать на SD-карту и передавать на ПК посредством протокола ModbusRTU и интерфейса RS-485.



Технические характеристики ваттметра

Номинальное и предельное значение контролируемых величин:

  • по току:
  • по напряжению



5/7,5 А

100/120 А
Величина приведенной погрешности при определении величины тока и напряжения меньше 0,5%
Показатель относительной погрешности при измерении реактивной и активной мощности не больше 0,5%
Система питания ваттметра

~220 В

=24 В

~100 В от измерительной цепи
Показатель потребляемой устройством мощности 5 ВА
Эксплуатационные температуры +50С … +500С
Габаритные параметры 96х96х120 мм
Монтажные размеры 90х90х140 мм
