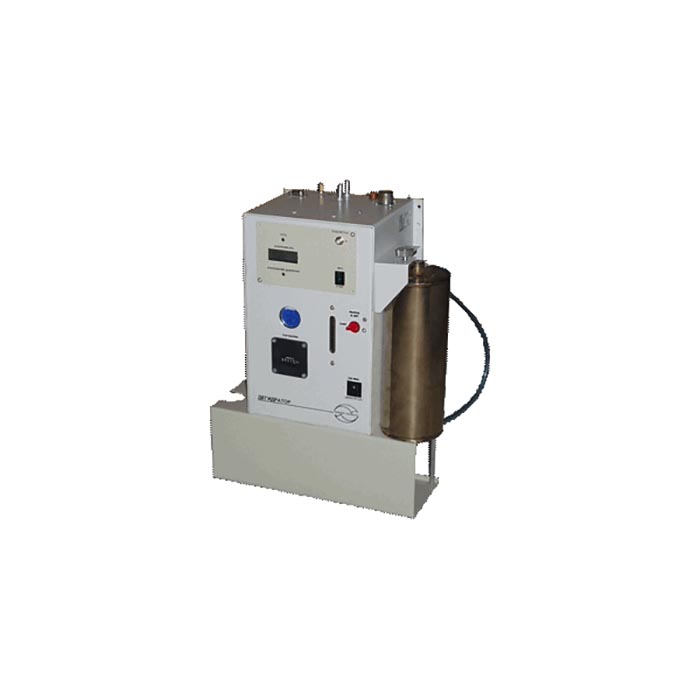

• Волноводный дегидратор ДВ-3М фото навигации 1

Волноводный дегидратор ДВ-3М

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Дегидраторы предназначены для автоматического поддержания избыточного давления сухого воздуха в антенно-волноводных трактах радиорелейных систем передач. Дегидраторы ДВ3М в исполнении I-V предназначены для обслуживания волноводов радиорелейных линий связи. При необходимости подключения нескольких волноводов дополнительно поставляются волноводные пневматические распределители РВ2, РВ4, РВ6.

Конструктивные особенности

  • высокоточная электронная система измерения и регулирования давления;
  • настенный вариант установки блоков ДВ;
  • автоматическая циркуляция воздуха от 0 до 30 мин. в парных волноводах;
  • климатическое исполнение УХЛ4.2 для работы при температуре окружающего воздуха от 5 до 40 °С;
  • выдача дистанционных сигналов (нормально-замкнутые/разомкнутые «сухие» контакты):
    • - о наличии напряжения питания;
    • - о предельно низком давлении;
    • - о предельно высоком давлении;
    • - о превышении продолжительности работы компрессора при нагнетании воздуха в волновод (16 или 32 мин.).
  • визуальный контроль величины давления,расхода и влажности воздуха;
  • наличие счетчика времени суммарной наработки компрессора;
  • применение съемных унифицированных осушительных камер с силикагелем, регенерируемых в установке УРОК.
Технические характеристики
количество подключаемых волноводов, шт 1
(2 в режиме
циркуляции)
максимальный суммарный объем
подключаемых волноводов, м3		 1,5
избыточное давление воздуха на выходе дегидратора,
кПа:		 Исполнение дегидратора
I II III IV V
Нижнее предельное
Нижнее рабочее
Верхнее рабочее
Верхнее предельное		 1 1,5 1,5 4 8
2 3 4 8 12
3 5 8 12 16
5 8 12 16 20
максимальный расход воздуха
на выходе , л/час, не менее для ДВ3М-220
для ДВ3М-24

240
200
влажность воздуха на выходе, г/м3
(температура точки росы воздуха, °С )		 0,1
(-40)
количество сухого воздуха до замены осушительных камер, л 20 000
электрическое питание :
ДВ3М-220 (переменного тока)
ДВ35М-24 (поcтоянного тока)		 220В, 50Гц
24В
максимальная потребляемая мощность
при напряжении питания:
- 220 В, ВА
- 24 В, Вт

75
30
габаритные размеры, мм 382х216х480
масса дегидраторов, кг, не более: 18

Комплект ЗИП с двумя дополнительными осушительными камерами. Для регенерации осушительных камер рекомендуется использовать установку УРОК.
