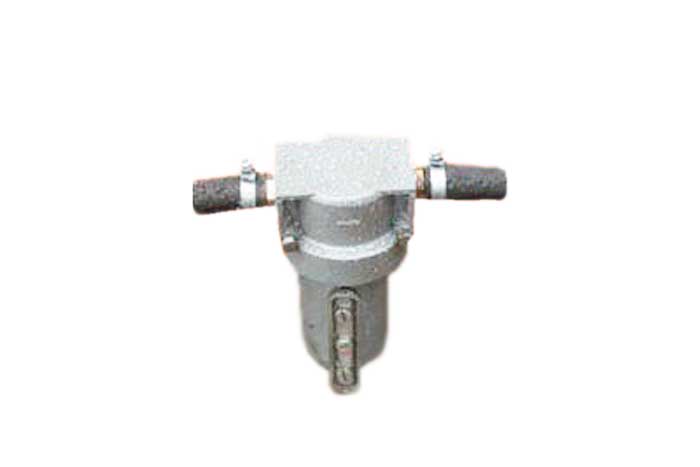

Влагоотделители ВО

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Влагоотделители ВО для очистки потока сжатого воздуха от водомаслянного конденсата в виде пристеночной пленки или ручья, а также твердых и жидких частиц с дисперсностью не менее 20 мкм.

Модификации

  • ВО-050,
  • ВО-080,
  • ВО-100.

Особенности

  • Рабочее избыточное давление сжатого воздуха:
    • номинальное - 0,63 МПа (6,3 атм.);
    • максимальное - 1,0/1,6 МПа (10/16 атм.).
  • Гидравлическое сопротивление влагоотделителей 0,005 МПа (0,05 атм), не более.
Технические характеристики
Параметры Тип
ВО-050 ВО-080 ВО-100
Пропускная способность*, м3/мин
  • минимальная
  • номинальная
  • максимальная
5 10 20
10 20 45
12 30 70
Степень сепарации по частицам размером не менее 20 мкм, %, не менее 90
Напряжение питания и потреб. мощность, В / Вт
конденсатоотводчика ~220/20
обогревателя ~220/80
Емкость конденсатосборного резервуара, л 3,5 3,5 6
Размеры, мм
  • L
  • H
  • D
  • a
  • b
  • c
300 300 350
710 820 990
280 280 335
610 660 785
315 315 315
245 245 245
Присоединение по ГОСТ 12820 1-50-16 1-80-16 1-100-16
Масса, кг, не более 50 70 80
* Пропускная способность указана для рабочего избыточного давления 0,63 МПа и означает количество газа приведенного к температуре +20 °C и давлению 0,1 МПа.

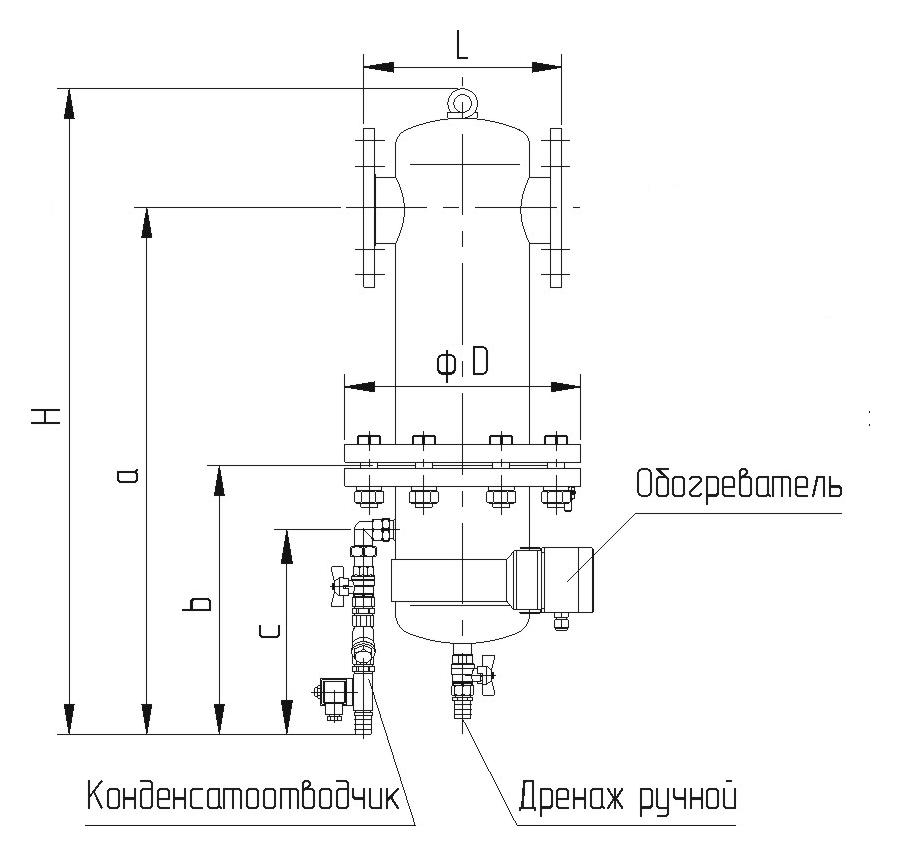

Схематическое изображение влагоотделителя ВО

Рис.1. Схематическое изображение влагоотделителя ВО
