Влагоотделители ФВО

No votes yet

Влагоотделители ФВО предназначены для удаления из сжатого воздуха твердых частиц, влаги, а также масла от компрессора, которые способствуют скорому износу элементов пневмосистемы, уплотнений. В результате уменьшается ресурс и эффективность всей системы.

Модификации

  • ФВО-015,
  • ФВО-025,
  • ФВО-032,
  • ФВО-040,
  • ФВО-050.

Особенности

  • Влагоотделители ФВО  изготавливаются с автоматическим конденсатоотводчиком и обогревателем подключаются к сети электропитания.
Технические характеристики
Параметры Тип
ФВО-015 ФВО-025 ФВО-032 ФВО-040 ФВО-050
Условный проход патрубков (Ду), мм 15 25 32 40 50
Пропускная способность*, м3/мин
минимальная 0,3 1,3 3,5 4,5 5,0
номинальная 1,0 2,5 5,5 7,0 10,0
максимальная 1,7 4,0 7,0 8,5 12,0
Степень сепарации по частицам размером не менее 20 мкм, %, не менее 90
Емкость конденсатосборного резервуара, л 0,35 0,5 0,5 0,5 0,8
 Габаритные размеры, мм
L 110 130 150 150 200
H 310/360 330/380 380/430 380/430 550
D 80 110 110 110 110
a 250/300 260/310 320/370 320/370 480
Присоединение муфтовое G 1/2“ G 1“ G 1 1/4“ G 1 1/2” G 2”
Масса, кг, не более 2,5/3,5 3,5/4,5 4,5/5,5 5,0/6,0 5,5/6,5

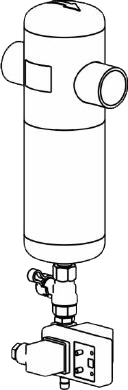

Схематическое изображение влагоотделителей ФВО

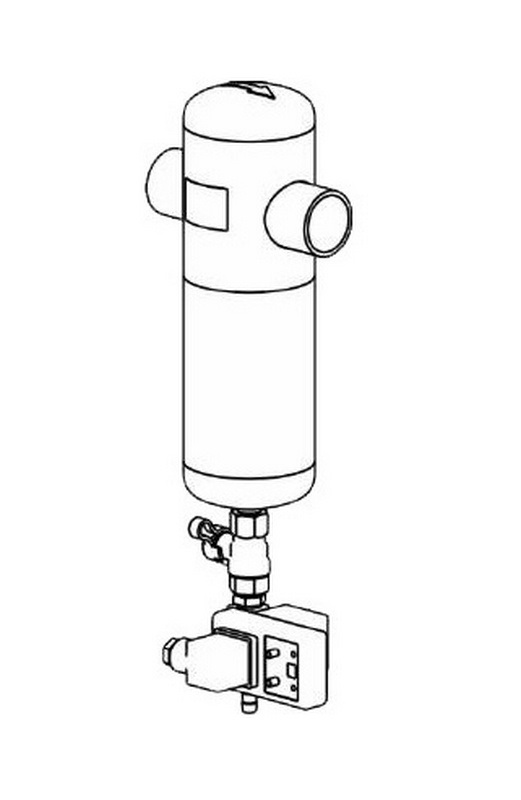

Рис.1. Схематическое изображение влагоотделителей ФВО
