Вилка ШР20П4ЭГ4

Average: 9 (1 vote)
Категория:
Документация:

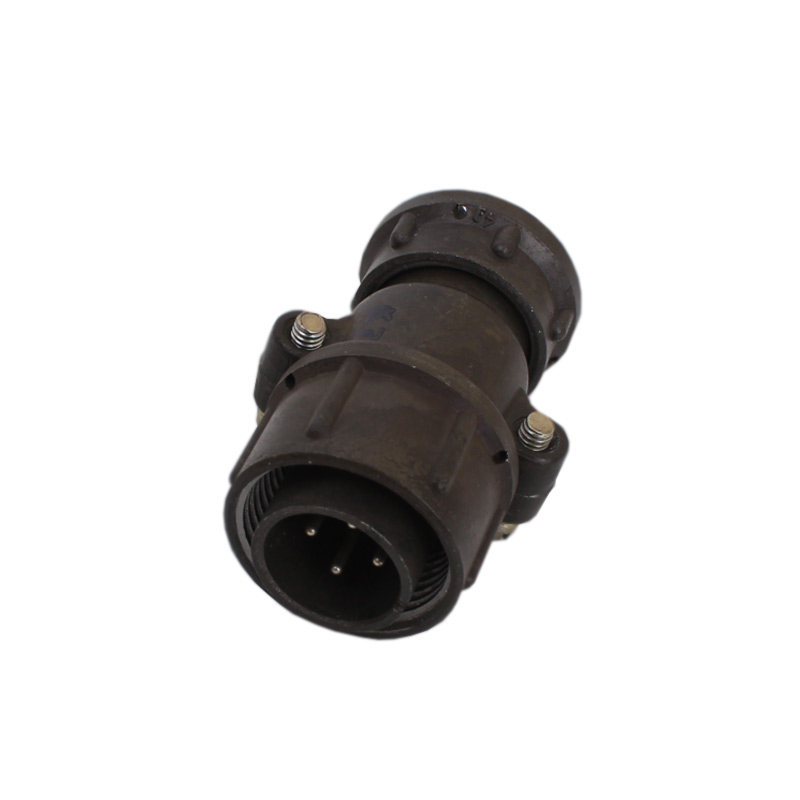

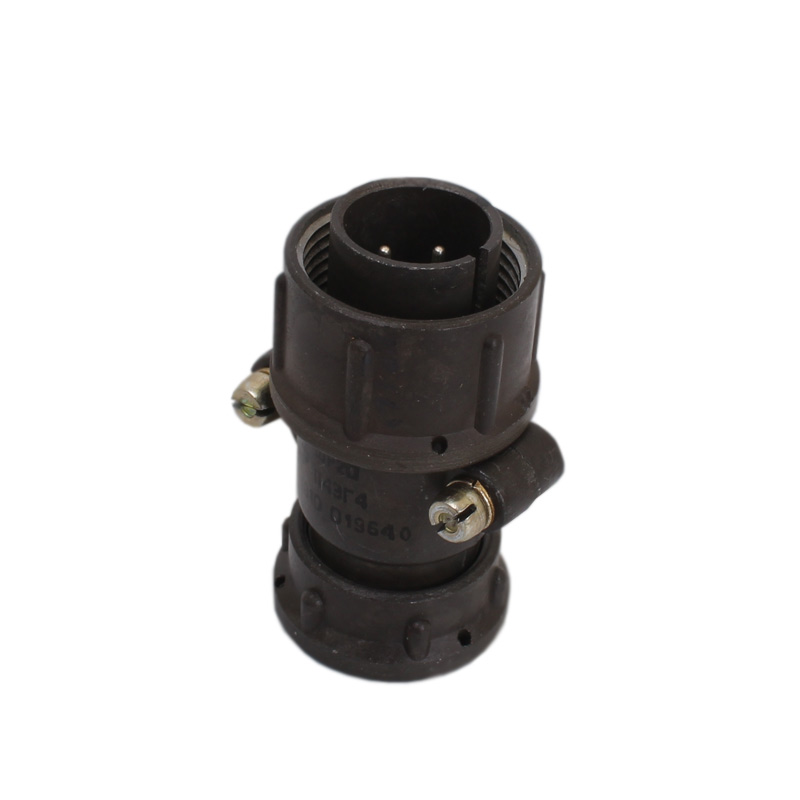

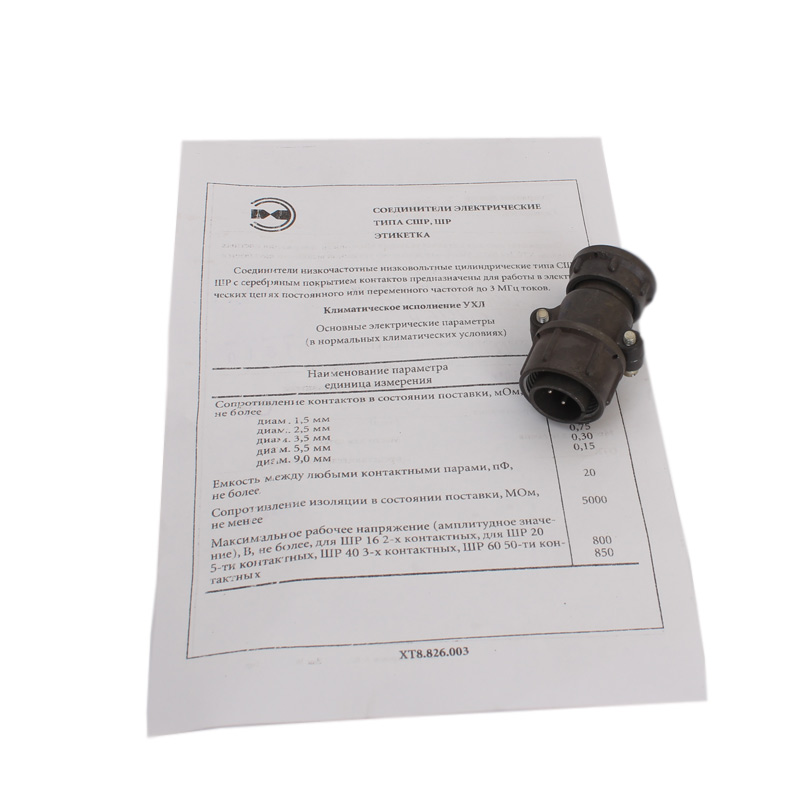

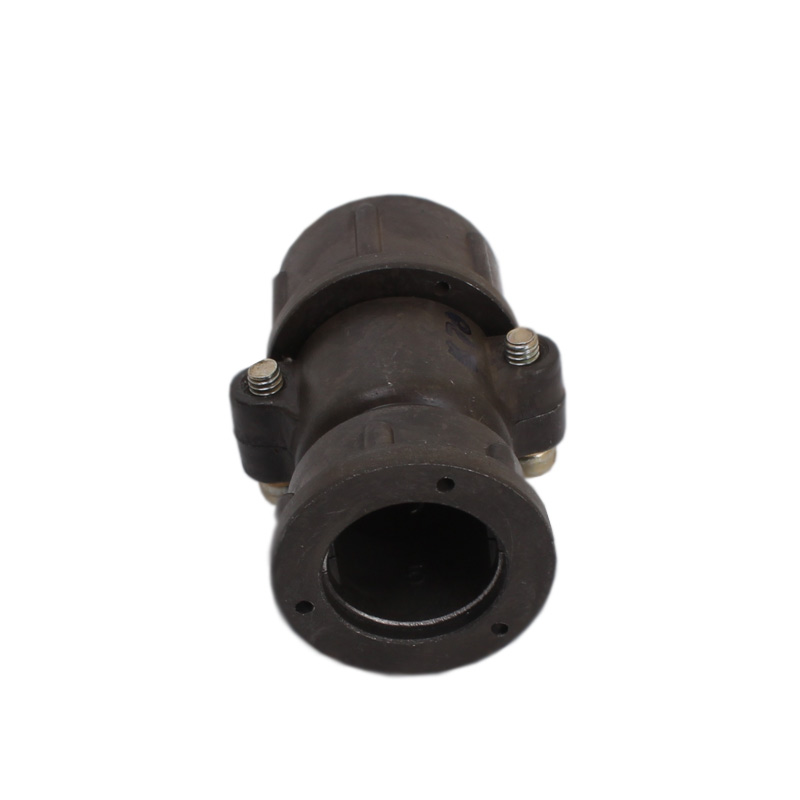

Вилка ШР20П4ЭГ4 предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Вилки маркируются так: ШР20П4ЭГ4, где:

  • ШР - тип соединителя.
  • 20 - условный размер корпуса.
  • П - с прямым патрубком.
  • 4 - количество контактов.
  • 3 - для экранированного кабеля.
  • Г - вилка.
  • 4 - сочетания контактов.

Эксплуатация

Оптимальными условиями для использования вилки ШР20П4ЭГ4 являются:

  • температура окружающего воздуха - от -60° С до +60° С.
  • смена температур с учетом температуры перегрева контактов - от -60° С до +110° С.
  • атмосферное пониженное рабочее давление - 0,13 мПа (10-6 мм рт. ст.).
  • синусоидальная вибрация для вилки ШР20П4ЭГ4:
    • диапазон частот - от 1 Гц до 5000 Гц;
    • ускорение - 300 м/с2.
  • ускорение механического удара:
    • одиночного действия - 5000 м/с2;
    • многократного действия - 350 м/с2.
  • ускорение линейной нагрузки - 2000 м/с2.
Технические характеристики
Параметры Значения
Количество контактов 4
Рабочее напряжение, не более 850 В
Максимальная токовая нагрузка на одиночный контакт, не более 20 А
Рабочий ток на контакт, не более 10 А
Диаметр контакта 1,5 мм
Сечение подсоединяемого провода, не более 1,93 мм2
Сопротивление контакта, не более 0,0025 Ом
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Синусоидальная вибрация диапазон частот 1...5000 Гц
ускорение 300 м/с2
Ускорение механического удара одиночного действия 5000 м/с2
многократного действия 350 м/с2
Линейное ускорение 2000 м/с2
Минимальная наработка 1000 ч
Количество сочленений-расчленений 500
Минимальный срок сохраняемости 15 лет
Температура окружающей среды от -60° С до +60° С
Смена температур с учетом температуры перегрева контактов от -60° С до +110° С
Атмосферное пониженное давление рабочее 1,3·10-4 Па (10-6 мм рт. ст.)

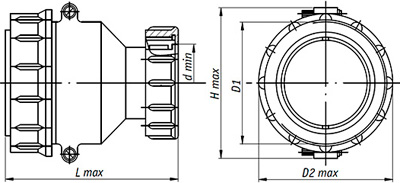

Рис.1. Схема вилки ШР20П4ЭГ4
Рис.1. Схема вилки ШР20П4ЭГ4

Габаритные и установочные размеры
Условный размер соединителя Размеры, мм
H D1 D2 d L
20 37,1 М24×1,5 29,5 18 56,1
