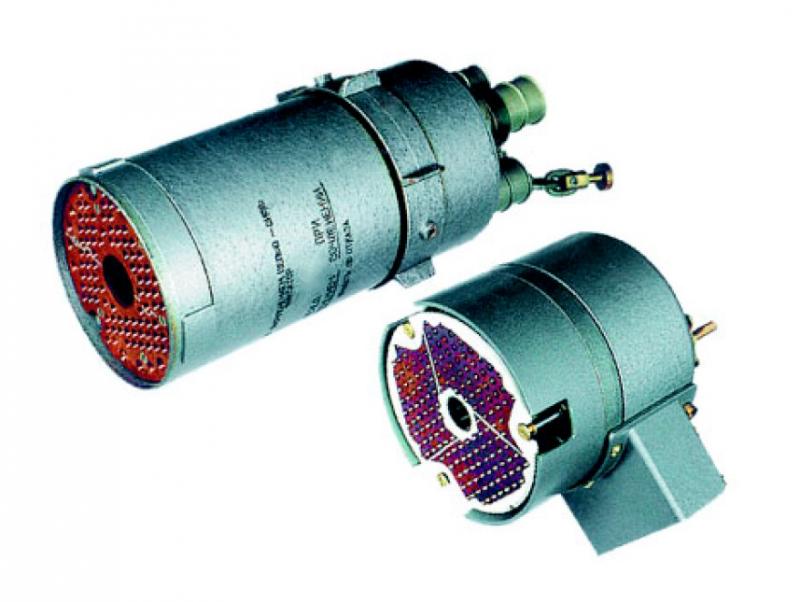

Соединители РА, РО, РР, РЭ, РИ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электроразрывные низкочастотные типа РА, РО, РР, РЭ, РИ.

Вилка (Розетка) РА(Р,О,Э,И)-100(153) ИЮ0.364.018 ТУ, где:
Р - условное обозначение типа соединителя;
А - разрывной межблочный, расчленяющийся при разъединении приборов, в которых он установлен;
Р - разрывной, расчленяющийся посредством механического воздействия на цепь;
О - отрывной, расчленяющийся посредством дистанционного электропривода;
Э - предназначен для установки в приборах-эквивалентах кабельных или других сетей;
И - предназначен для испытательных, проверочных и регламентных работ;
100 (153) - количество контактов;
ИЮ0.364.018 ТУ - обозначение технических условий;
Вид покрытия контактов - серебро;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические харатеристики

  • Токовая нагрузка, А, не более:
    • для 100-контактных соединителей:
      • на 12 контактах 3,5 мм 50;
      • на 9 контактах 1,8 мм 10;
      • на 26 контактах 1,8 мм 2;
      • на 18 контактах 1,8 мм 1;
      • на 35 контактах 1,8 мм 0,5.
    • для 153-контактных соединителей:
      • на 15 контактах 10;
      • на 46 контактах 2;
      • на 30 контактах 1;
      • на 62 контактах 0,5.
  • Максимальное рабочее напряжение, В 115;
  • Сопротивление контактов, мОм:
    • 1,8 мм, не более 3;
    • 3,5 мм, не более 1.
  • Сопротивление изоляции, МОм, не менее 1000;
  • Испытательное напряжение, В (ампл ) 2100;
  • Усилие расчленения гнёзд с контрольным калибром, Н (кгс):
    • 1,8 мм 0,5 - 1,5 (0,05 - 0,15);
    • 3,5 мм 1,5 - 3,0 (0,15 - 0,3).
  • Усилие сочленения РА-153, РИ-153, Н (кгс), не более 1000 (100);
  • Усилие расчленения соединителей, Н (кгс), не более 500 (50);
  • Число сочленений-расчленений 500;
  • Минимальная наработка, ч 1000;
  • Минимальный срок сохраняемости, лет 12.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 5 - 2500;
    • амплитуда ускорения, м/с2 (g) 100 (10)
      (требования по виброустойчивости только для РО-100, РР-100, РА-153).
  • Линейное ускорение, м/с2 (g) 250 (25);
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 133·10^-6 (1·10-6)
  • Повышенная рабочая температура среды, °С 70;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температуры среды, °С от 105 до минус 60;
  • Повышенная относительная влажность воздуха при температуре 25 °С, % 80;
  • Иней и роса дождь (кроме вилок РЭ-100, РЭ-153);
  • динамическая пыль (кроме вилок РЭ-100, РЭ-153).
