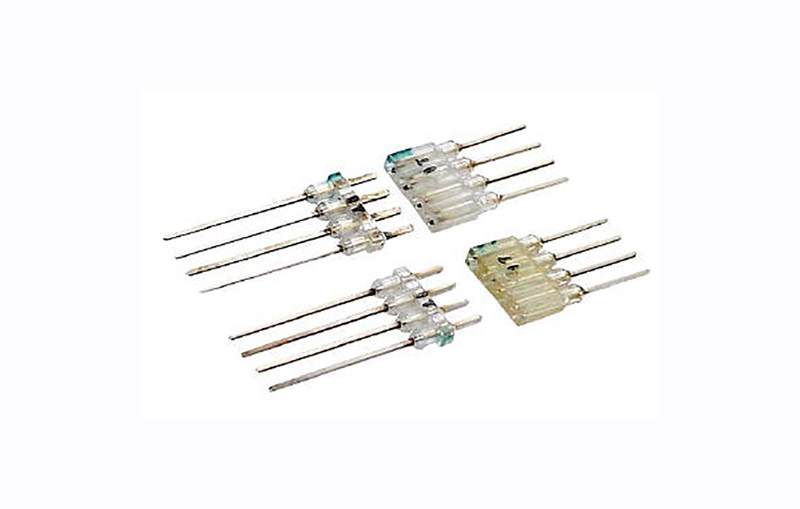

Соединители электрические низкочастотные прямоугольные типа ОНп-КСУ-10, ОНп-КСУ-11.

Соединитель ОНп-КСУ-10(11)-4/10х2,5-В(Р)21-В
ТУ У 31.2-14308479-010:2005, где:
ОНп-КС - соединитель ручного сочленения (расчленения) общего назначения,
низкочастотный для печатного монтажа с косвенным сочленением с печатной платой, субминиатюрный;
У - Украина;
10 (11) - порядковый номер разработки;
4 - количество контактов;
10x2,5 - условный размер вилки (розетки);
В (Р) - часть соединителя: В - вилка; Р - розетка;
21 - тип кожуха: приборная часть без кожуха;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 31.2-14308479-010:2005 - обозначение технических условий;
Покрытие рабочей части контактов - серебро.

Технические характеристики соединителей ОНп-КСУ-10

  • Рабочий ток на контакт, А, не более 2;
  • Рабочее напряжение, В (ампл ), не более 250;
  • Сопротивление контактов, мОм, не более 10;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Емкость между контактами, пФ, не более 1,5;
  • Электрическая прочность изоляции, В (ампл ) 1200;
  • Усилие расчленения контактов с контрольным калибром, Н (кгс) 0,3 - 1,2 (0,03 - 0,12);
  • Усилия расчленения (сочленения) соединителей, Н (кгс), не более 6,0 (0,6);
  • Количество сочленений-расчленений 500;
  • Минимальная наработка, ч 5000;
  • Минимальный срок сохраняемости, лет 15.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 3000;
    • амплитуда ускорения, м/с2 (g) 200 (20).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение м/с2 (g) 10000 (1000);
    • длительность действия, мс 0,2 - 1.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150);
    • длительность действия, мс 1 - 3.
  • Линейное ускорение, м/с2 (g) 2000 (200);
  • Атмосферное пониженное давление, Па (мм рт ст ):
  • рабочее 1,3·10-4 (10-6);
  • предельное 1,2·104 (90).
  • Повышенное рабочее давление, Па (кгс/см2) 29,4·104 (3);
  • Повышенная температура среды, °С:
    • рабочая 70;
    • предельная 70.
  • Пониженная температура среды, °С:
    • рабочая минус 60;
    • предельная минус 60.
  • Смена температур:
    • от максимальной температуры соединителя (с учетом температуры перегрева контактов), °С от 100;
    • до пониженной предельной температуры среды, °С до минус 60.
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Степень жесткости по ГОСТ 20 57 406 X;
  • Иней и роса, соляной туман, солнечное излучение, плесневые грибы
  • Хвостовики контактов соединителей допускают присоединение проводов сечением, мм2, не более 0,35.
