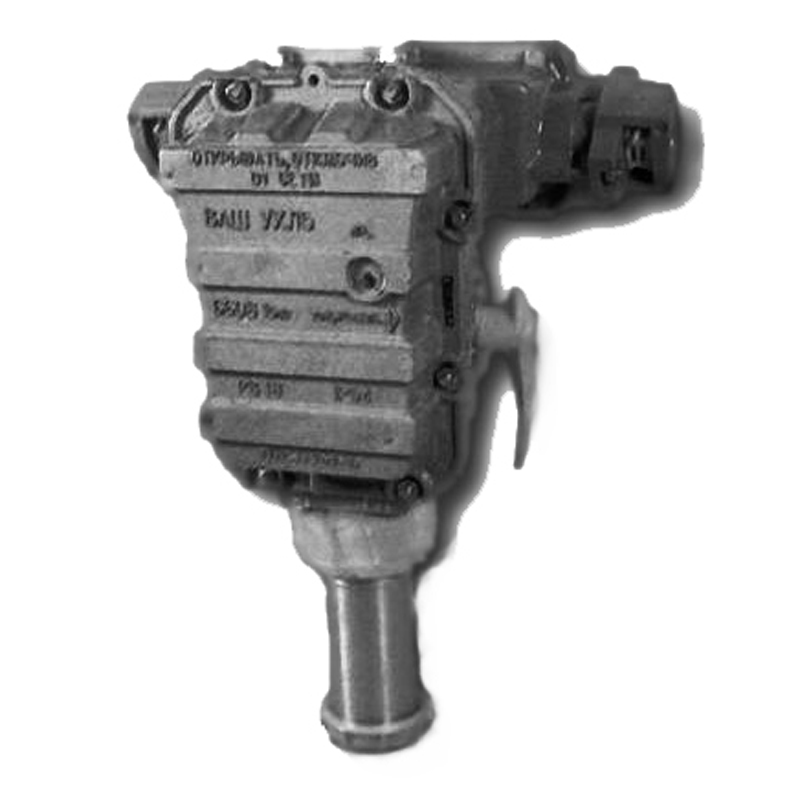

Выключатель ВАШ-6,3-10-16-25
Описание
Серия шахтных выключателей ВАШ-6,3, ВАШ-10, ВАШ-16, ВАШ-25 специально разработана для систем защиты шахтного оборудования от неполадок электросети (в частности коротких замыканий). Данные приборы могут применяться совместно с устройствами сигнализации, автоматики и освещения.
Область применения выключателя ВАШ
Автоматические выключатели данного типа рекомендуются к использованию на горнорудных предприятиях, горных выработках и шахтах с повышенной опасностью по пыли и газу (добыча сланца и угля).
Устройство и работа ВАШ
Посредством шахтных выключателей серии ВАШ обеспечивается подача питания на электрические цепи с возможностью оперативного отключения. Прибор надежно защищает подключенную цепь от перегрузок, вызванных коротким замыканием. Во время включения токовой защиты задействуется световая сигнализация. Также к функциональным возможностям выключателям относятся:
- подключение дополнительной нагрузки посредством штепселей;
- функция реверсирования нагрузки;
- проводка транзитного кабеля;

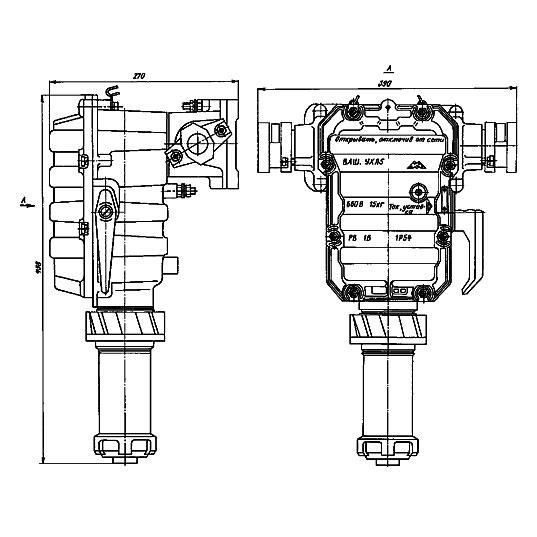

Рис.1 - Габаритные размеры шахтного автоматического выключателя ВАШ
Характеристики
|
Параметр |
Значение |
|
Питающее напряжение от трехфазного источника переменного тока, В |
660 +10% |
|
Сила тока на расцепителях, А |
6,3; 10; 16; 25 |
|
Уставки токовой защиты от перегрузок (допустимая погрешность -10%/+20%), А |
18,9; 30; 192; 300 |
|
Минимальный коммутационный ток, А: |
|
|
– включение |
5 |
|
– отключение |
2,5 |
|
Диаметр соединительного кабеля, мм: |
|
|
– ввод в транзит |
18-29 |
|
– штепсельный ввод |
|
|
Площадь сечения соединительного кабеля, мм2: |
|
|
– ввод в транзит |
4-6 |
|
– штепсельный ввод |
6-10 |
|
Предельное усилие включения/отключения, N |
80 |
|
Поддержка стандарта защиты от воздействий внешней среды |
IP54 |
|
Габариты, см |
28×40×50 |
|
Масса, кг |
15 |
Модификации
Основным отличием между предлагаемыми моделями выключателей является их номинальная величина тока. К примеру, у выключателя «ВАШ-10» данный показатель составляет 10А.
