Выключатели УВТр04

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

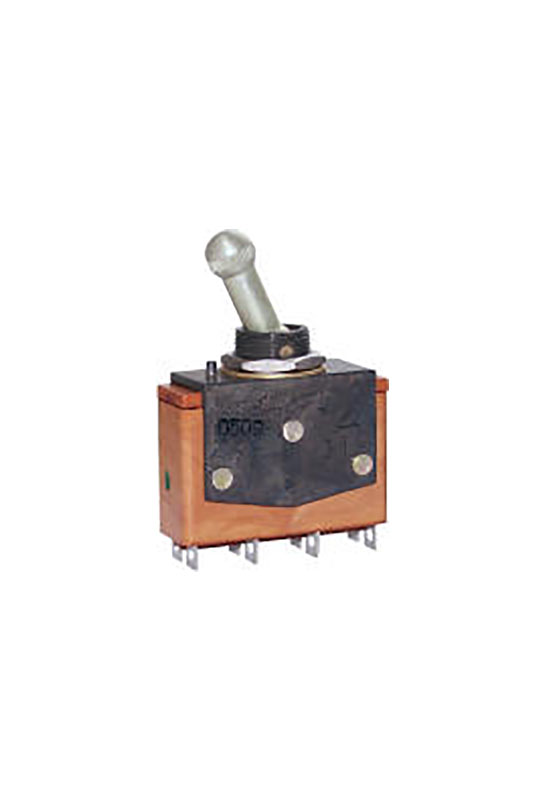

Выключатели рычажные типа УВТр04.

Выключатель УВТр04-1(2,4)-П
ТУ У 31.2-14308479-013:2006, где:
У - Украина;
ВТ - выключатель типа "тумблер";
р - рычажный;
04 - порядковый номер разработки;
1 (2, 4) - номер электрической схемы, согласно таблицы рисунка 1;
1 - исполнение крепежной гайки:
1 - круглая;
при отсутствии цифры - шестигранная (по требованию потребителя допускается комплектация выключателя еще одной шестигранной гайкой);
П - наличие протектора;
Вид климатического исполнения - УХЛ3.1 по ГОСТ 15150-69;
ТУ У 31.2-14308479-013:2006 - обозначение технических условий.

Технические характеристики

  • Постоянный и переменный ток, А:
    • от 0,001 до 5,0.
  • Напряжение постоянного и переменного тока, В(эфф ):
    • от 1,6 до 220.
  • Максимальная коммутируемая мощность, Вт (В*А) 250;
  • Сопротивление контакта, Ом, не более 0,01;
  • Электрическая прочность изоляции, В (эфф ) 1100;
  • Сопротивление изоляции, МОм, не менее 1000;
  • Усилие переключения тумблеров, Н (кгс) 3,9 (0,4) - 14,7 (1,5);
  • Минимальная наработка, ч 15000;
  • Гамма-процентный срок сохраняемости при y= 95%, лет 8.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1-2000;
    • амплитуда ускорения, м/с2 (g) 10.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 750 (75).
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150).
  • Линейное ускорение, м/с^2 (g) 250 (25);
  • Атмосферное пониженное давление, гПа (мм рт ст ):
    • рабочее 22 (15);
    • предельное 194 (145).
  • Повышенная температура среды, °С:
    • рабочая 70;
    • предельная 60.
  • Пониженная температура среды, °С:
    • рабочая минус 60;
    • предельная минус 60.
  • Смена температур, °С от рабочей повышенной температуры среды 70
    до предельной пониженной температуры среды минус 60;
  • Повышенная относительная влажность воздуха при 25 °С, % 98;
  • Иней и роса.
