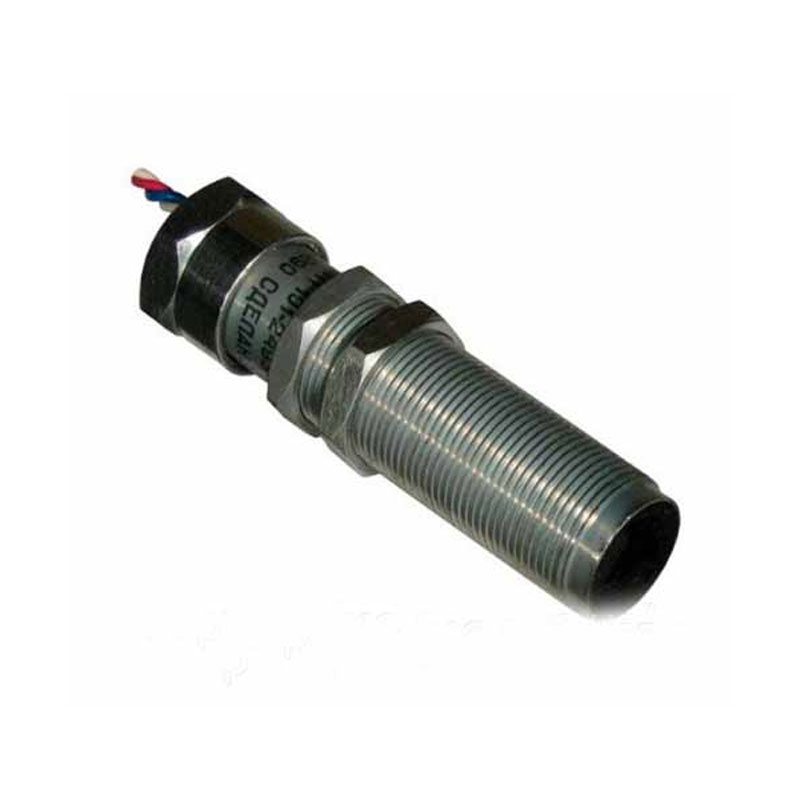

Выключатель БТП

Бесконтактные переключатели данной производственной серии (выключатель БТП), свое основное применение нашли в различных сферах промышленности. Этот прибор используется для контроля положения отдельных рабочих узлов механизма. При этом переключатель выполняет коммутационные виды задач по работе с электрическими цепями, которые нужны чтобы осуществлять управление бесконтактными элементами или электромагнитной аппаратурой. Прибор активно используется в автоматических линиях, станках, кузнечном и прессовом оборудовании, в других бытовых и промышленных агрегатах.

Конструкция переключателя и принцип работы

Переключатели этого типа производятся в хромированном стальном корпусе, выполненном в виде цилиндра. Конденсаторы прибора, резисторы и полупроводниковые элементы конструкции, изготовлены на стеклотекстолитовой плате. Также в конструкцию входят чувствительный элемент (катушка индуктивности) и ферритовая чашка. Процесс срабатывания в переключателе осуществляется во время приближения к катушке индуктивности какой-либо детали из конструкционной стали. Срабатывание возможно как в двух направлениях: радиальное или осевое.

Выключатель БТП этого типа классифицируются по нескольким способам, которые говорят о технических особенностях приборов. Наиболее очевидными способами классификации являются: степень защиты устройства; тип конструкции; обозначение класса точности; метод активации чувствительного элемента; физические особенности преобразователя. К параметрам технического направления бесконтактного вида переключателя относятся следующие:

  •  100 процентный ПВ режим работы;
  •  напряжение холостого хода 20 мА, напряжение номинальное 24 Вольт;
  •  максимальный температурный режим работы -25 +70 градусов;
  •  прибор имеет постоянный тип напряжения;
  •  допустимые колебания электронапряжения 0,85 - 1,25 Ин;
  •  рабочий дифференциал хода 1 миллиметр, оптимальное расстояние воздействия 7 мм;
  •  время срабатывания определяется временем срабатывания реле.

Эти приборы должны вводиться в эксплуатацию только при соблюдении следующих условий: влажность воздуха 80 процентов при плюс 20 градусах и 98 процентов при плюс 25; высота (максимальная) на уровнем моря не выше 2 км; в пространстве, переключатель крепится в любом варианте рабочего положения; может занимать любое рабочее положение. Воздух в виде окружающей среды обязан быть защищен от агрессивных паров, разрушительных газов, среди неприятных сторон которых является разрушение целостности в изоляционном покрытии или покрытии металла.

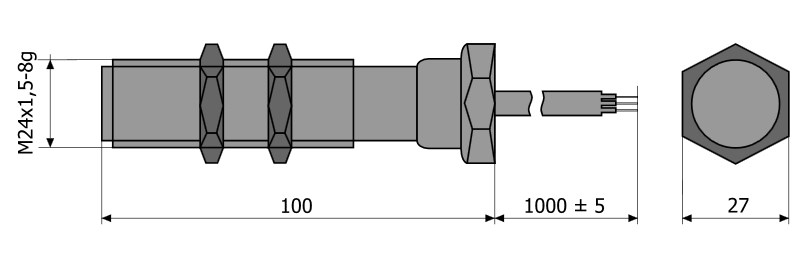

Выключатель БТП схема
