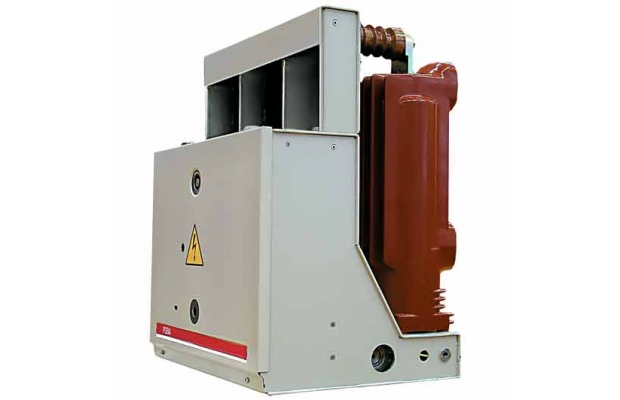

Вакуумные выключатели ВР6

No votes yet
Категория:

Вакуумные выключатели ВР6 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50(60) Гц с номинальным напряжением 6 кВ для систем с изолированной или частично заземленной нейтралью. Используются в распределительных устройствах собственных нужд тепловых и атомных электростанций.

Вакуумные выключатели серии ВР оптимальным образом подходят для решения заданий коммутации и защите в сетях среднего напряжения. Выключатели серии ВР применяются для коммутации любых видов нагрузок при номинальных токах до 3 150 Но и токах отключения до 40 кА. Выключатели серии ВР разработаны на основе единственных конструктивных принципов: использование литых из эпоксидного компаунда полюсов; использование универсального электромагнитного повода, который работает по принципу "магнитной защелки" и управляется электронным блоком, расположенным в корпусе выключателя.

Выключатели ВР6 могут использоваться для замены выключателей в комплектных распределительных устройствах типа КГ- 6.

Технические характеристики

  • Номинальное напряжение, кВ - 6;
  • Номинальный ток, А - 1600; 2 000;
  • Номинальный ток отключения, кА - 40;
  • Ток электродинамической стойкости, кА - 128;
  • Механический ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс - 30 000 циклов ВО;
  • Коммутационный ресурс при номинальном токе отключения - 40 операций О.

Конструкция

Все аппараты серии ВР типа ВР6 состоят из трех полюсов с залитыми эпоксидным компаундом вакуумными дугогасительными камерами (ВДК), размещенными на общем основании. Электромагнитный привод выключателя, который обеспечивает фиксацию выключателей в двух положениях «О» и «В» на магнитных защелках, размещен в корпусе выключателя. Вал ВР6 соединен через изоляционные тяги с ВДК, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей. Тарельчатые пружины поджатия установлены во втулках изоляционных тяг. Ручное местное оперативное отключение выключателя выполняется с помощью отдельного рычага отключения – универсального для всех выключателей серии ВР.
