Вертлюг вилочное соединение EC
Описание
Вертлюг вилочное соединение EC - это элемент крепежа, применяемый в составе различных приспособлений для подъема, монтажа и буксировки.
Характеристики
| Код | Г/п тонн | Для цепи d | Внутр. высота | Внутр. ширина | Ширина | Диаметр | Наружная высота | Вес/ шт |
| t | mm | a | b | c | d | e | kg | |
| mm | mm | mm | mm | mm | ||||
| EC5 | 0.8 | 5 | 52 | 34 | 7 | 6 | 80 | 0.29 |
| EC6 | 1.12 | 6 | 52 | 34 | 7 | 8 | 80 | 0.29 |
| EC7/8 | 2 | 7/8 | 81 | 41 | 9 | 9 | 115 | 0.65 |
| EC10 | 3.2 | 10 | 94 | 50 | 11 | 13 | 140 | 1.15 |
| EC13 | 5.4 | 13 | 127 | 60 | 14 | 16 | 183 | 2.39 |
| EC16 | 8.2 | 16 | 140 | 80 | 18 | 20 | 218 | 4.52 |
Схемы

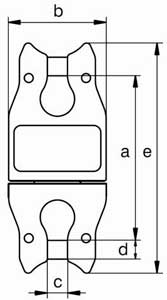

Рис.1. Схема вертлюг вилочное соединение EC
