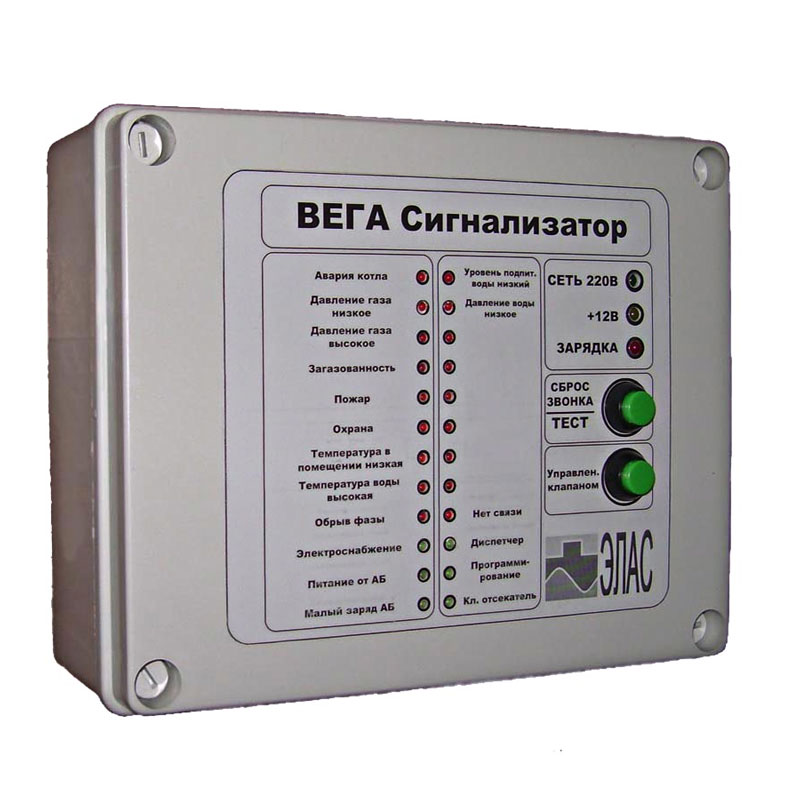

Вега-сигнализатор

Документация:
Паспорт(1.05 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Комплект блоков дистанционной сигнализации - «Вега-сигнализатор», используется для дистанционного снятия параметров работы котельного оборудования, в качестве оповещения о режимах работы оборудования предусмотрены световая и звуковая сигнализации. Комплект может использоваться для организации удаленного контроля технологического оборудования.

Устройство и работа сигнализатора

Блок - «Вега сигнализатор – К», проводит непрерывный опрос подключенных датчиков, при переходе датчиков в режим аварии, происходит замыкание реле и загорается соответствующий светодиод на лицевой панели блока. Информация о режиме работы датчиков в непрерывном режиме транслируется на принимающий блок.

Комплект состоит из двух блоков:

  • «Вега сигнализатор – К» - установка данного блока производится в котельной. Предусмотрена возможность подключения, к блоку, до 16 аналоговых датчиков, клапана отсекателя и свето-звуковой сигнализации.
  • «Вега сигнализатор – Д» - монтируется в месте, откуда можно осуществлять постоянный контроль. На блок выводится свето-звуковая сигнализация.

Для связи между блоками могут использоваться двухпроводная линия или радиоканал, также предусмотрена возможность использования GSM – модема. Блок «Вега сигнализатор – К», может работать отдельно от блока - «Вега сигнализатор – Д».

Оба блока оснащаются аккумуляторами резервного питания.

К блоку «Вега сигнализатор – К» подключаются датчики с выходом «Сухой контакт», допускается использование датчиков с нормально закрытыми и нормально открытыми контактами.

Характеристики

Основные технические параметры оборудования приведены в таблице:

№ п\п

Характеристика, блоков «Вега-сигнализатор»

К

Д

1

Питающее напряжение, В

380

220

2

Рабочая частота в сети, Гц

49-51

49-51

3

Количество входов, шт

16

16

4

Контроль наличия фаз, для трехфазной сети.

есть

Нет

5

Связь между блоками

Есть

Есть

6

GSM модем, поставляется по отдельному заказу.

Есть

Есть

7

Возможность работы в системе – «Диспетчер-1\2»(опционально)

Есть

Нет

8

Релейные выходы, шт.

2 (клапан, звонок)

1(звонок)

9

Светодиодные индикаторы, шт.

27

27

10

Размеры

250х200х150

250х200х150

11

Используемая мощность, ВА

25

25

12

Допустимая влажность, %

80

13

Диапазон температур, °С

от +5°С до +50°С

14

Допустимый уровень вибрации, Гц

25 с амплитудой 0,1

Комплектация

В комплект поставки входит:

  • «Вега сигнализатор», обе модификации.
  • Паспорт на оба устройства.
