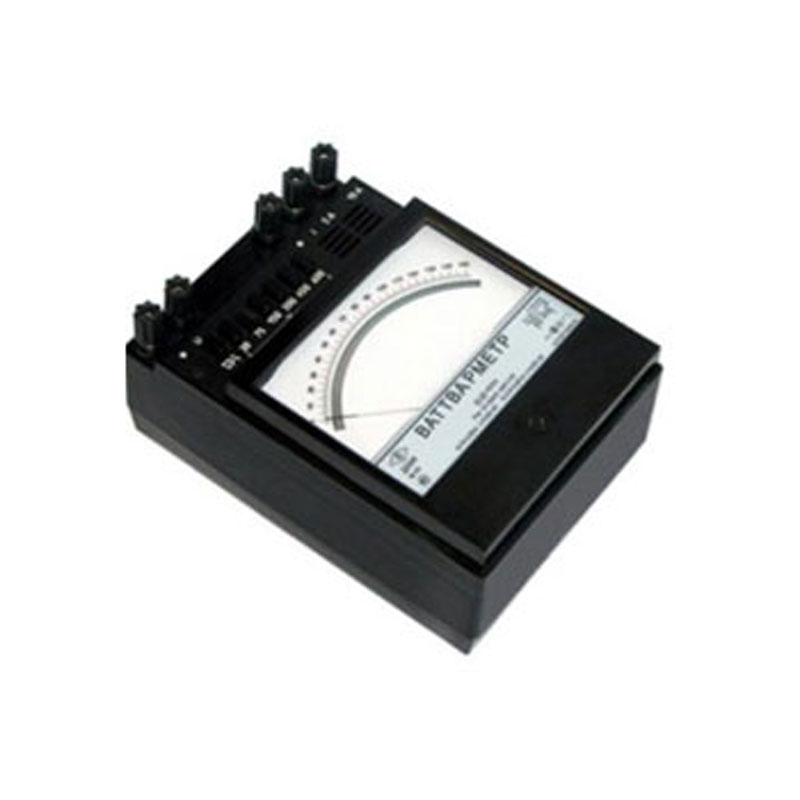

Ваттварметр Д5068, Д5069, Д5070, Д5071

Ваттварметр Д5071, Д5070, Д5069, Ж5068 – это переносной прибор ферродинамической системы, используемый для измерения мощности в активных трехпроводных трехфазных цепях электрического переменного тока в фазах с равномерной и неравномерной нагрузкой. Также это устройство может применяться для измерений реактивной мощности в электрических цепях трехфазного трехпроводного вида с нагрузкой фаз не более 5%. Ваттварметры имеют свои аналоги - Д50314, Д50313, Д50312, Д50311.

Класс точности

  • При измерение реактивной и активной мощности в области частот от 45 до 65 Герц класс точности составляет 0,5;
  • При  измерение активной мощности в рабочей области, частота которых от 65 до 1100 Герц, класс точности составляет 1,0.

Погрешность

Ваттварметр Д5070 имеет несколько факторов, которые влияют на качество измерений. Эти отклонения называются погрешностями. У прибора есть несколько основных и дополнительных погрешностей. При измерение реактивной и активной мощности в области частот от 45-65 Герц основная погрешность составляет не более 0,5 %. При измерениях активной мощности в области частоты от 65-1100 Герц, погрешность будет составлять 1,0 %, не более. Все остальные дополнительные погрешности, вызванные отклонением напряжения, переменной температуры и прочее, являются незначительными и составляют не более 0,5 % от конечного значения измерений.

Обозначение

Ток Напряжение Значение измерений Габариты Вес
Д5068 1 А 100 V 150 W 140 х 195 х 92 мм 2кг
250 V 375 W
Д5069 5 А 375 V 600 W
Д5070 100 V 800 W
250 V 2000 W
Д5071 375 V 3000 W

Ваттметр Д5068-Д5071 выпускается в двух видах климатического исполнения. Первый вид прибора применяется в умеренном климате в помещениях с сухим, хорошо отапливаемым воздухом, при температуре от 5 до 40 градусов. Влажность воздуха – не более 90 % от общей массы воздуха.

Второй вид устройства идет с маркировкой -04.1. Это позволяет использовать ваттварметр в условиях сухого, а также частично влажного тропического и субтропического климата. Влажность воздуха не должна превышать 80 %, температура – 1-45 С.
