Устройство управления клапаном-дозатором Узор-ОД - специализированное устройство для управления работой клапана-дозатора.

Назначение Узор-ОД

Блок управления дозирующим клапаном типа Узор-ОД предназначен для управления двумя клапанами, регулирующими подачу одоранта в емкости, содержащие природный газ. Параллельно устройство обеспечивает точный учет объема подмешиваемого одоранта.

Прибор построен на современной компонентной базе с микропроцессорным блоком управления импортного производства, снабжен автоматическим и ручным (настраиваемым) режимами срабатывания, имеет большой диапазон настройки рабочих параметров, оборудован системой послеаварийного питания от источника постоянного тока, снабжен собственным счетчиком-накопителем и отличается высокой точностью дозировки одоранта.

Устройство и работа Узор-ОД

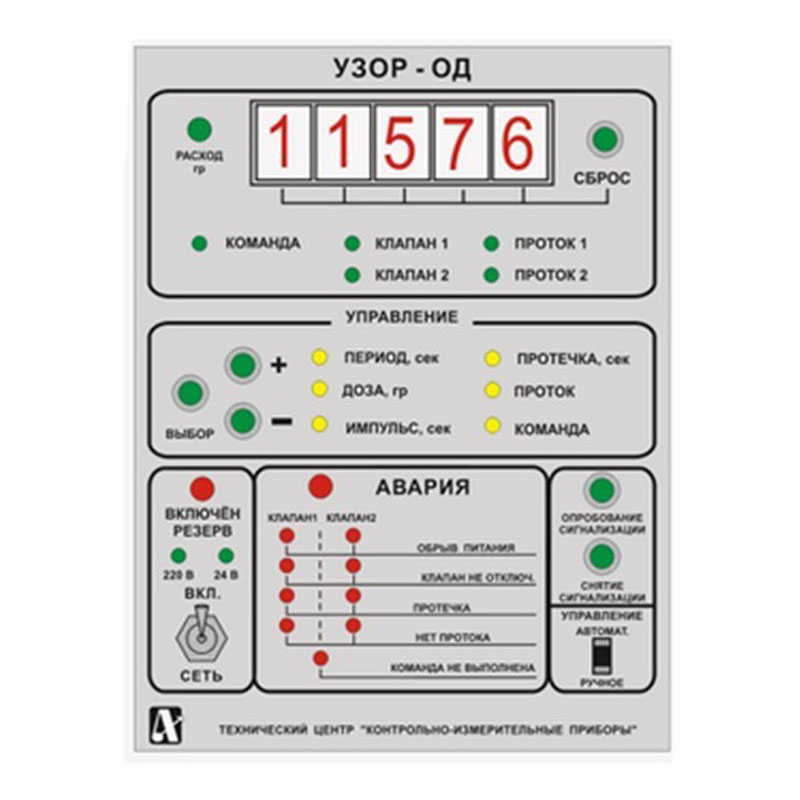

Прибор изготавливается в формате устройства, имеющего прямоугольный корпус, предназначенный для настенного монтажа или установки в щитовом шкафу. На верхнюю и нижнюю грани устройства выведены контактные разъемы для подключения контролируемых клапанов, а также линий основного и аварийного питания. Лицевая сторона снабжается панелью управления, включающей кнопки настройки рабочих параметров, тумблер подачи питания, переключатель рабочего режима и комплект светодиодных индикаторов состояния.

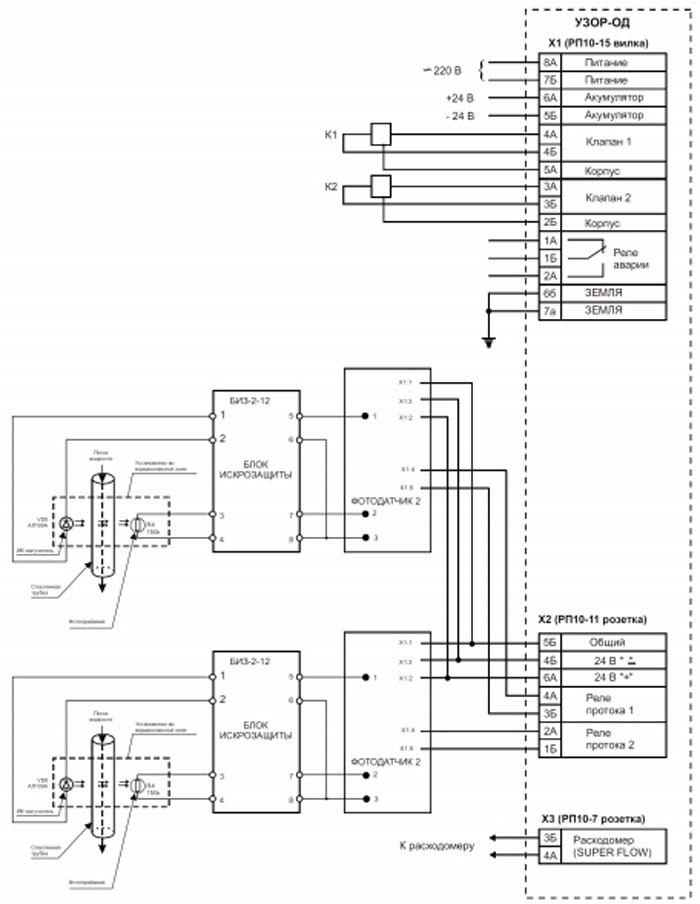

"Схема подключения устройства управления клапаном-дозатором Узор-ОД"

Рис.1 - Схема подключения устройства управления клапаном-дозатором Узор-ОД

Характеристики

Наименование изделия

Устройство управления Узор-ОД

Питание изделия

Из розетки 220В

Колебания питающего напряжения допускаются в номер погрешности

От -15,0 до +10,0

Мощность, потребляемая устройством в рабочем режиме, максимум, Вт

60,0

Размер тока питания в случае аварии, А

2,5

Напряжение аварийного питания (постоянный ток), В

24,0

Накопительный счетчик имеет место для хранение информации

99999,0

За одну дозу одоранта можно подать в трубопровод такой объем, грамм

От 0,01 до 9,999

Подачу размера дозы одоранта можно регулировать, , грамм

Один шаг 0,01

Диапазон настройки длительности открытия клапана, сек.

Диапазон 1…5

Шаг настройки длительности открытия клапана, сек.

0,5

Тип используемого одоранта

Этилмеркаптан

Тип микропроцессора блока управления

ATMEL AT89S8252

Габаритная информация

35 х 24 х 20 см

Весовой показатель

8 кг
