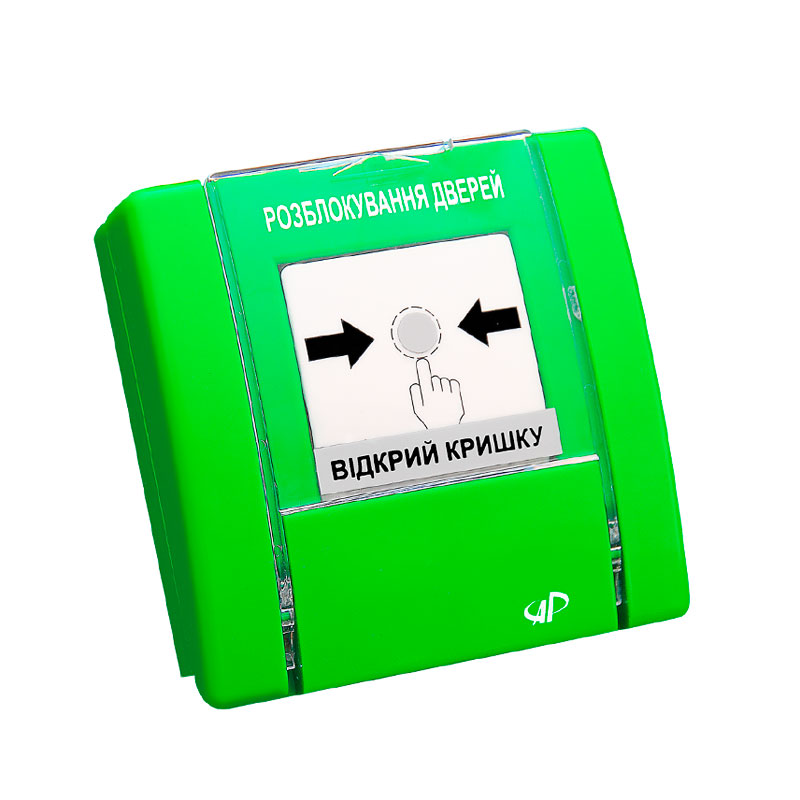

Устройство ручного управления РУПД-04-G-C-М-0 (НЗ-контакты)
Описание
Устройства ручного управления РУПД-04-G-C-М-0 (НЗ-контакты) предназначены для ручного управления режимами ППКПиУ.
Устройство и принцип действия
Устройства ручного управления состоит из корпуса и поддона с закрепленной на нем печатной платой. Корпус имеет откидную прозрачную крышку, предназначенную для защиты рабочего элемента (кнопки) от случайного нажатия.
| Параметры | Значения |
| Функциональное назначение | разблокирование дверей |
| Цвет корпуса | зеленый |
| Начальное состояние контактов | нормально-замкнутые |
| Функциональное исполнение | механическая фиксация состояния |
| Максимальный ток коммутации силового ключа | 500 мА |
| Индикатор режимов | нет |
| Диапазон питающих напряжений: | 9 - 30 В |
Ток потребления дежурном режиме при максимальном напряжении питания 30В:
|
не более 50 мкА не более 500 мкА |
| Ток потребления в режиме «Включено» устанавливается внешним резистором в диапазоне значений: | 2 - 20 мА |
| Внутреннее сопротивление в режиме «Включено» по цепи «ШПС» при токе 20мА: | не более 500 Ом |
| Усилие, необходимое для включения устройства (нажатия клавиши): | 22,5± 2,5 Н |
| Габаритные размеры | не более 102х102х38 мм |
| Масса | не более 0,12 кг |
| Срок службы | не менее 10 лет |
Комплектность
- Устройство ручного управления для пожаротушения и дымоудаления РУПД-08-В-С-N-1- 1 шт.
- Паспорт - 1 экз на упаковку.
- Ключ - 1 шт.
- Ключ возврата -1 шт.
- Саморез ⌀3,5х35 - 2 шт.
- Дюбель распорный 6х35 - 2 шт.
