Устройство перепуска самоспекающегося электрода УП-1

No votes yet

Устройство перепуска самоспекающегося электрода УП-1 предназначено для стабилизации процесса спекания и автоматизации перепуска самоспекающихся электродов рудотермических электропечей в зависимости от израсходованной электроэнергии.

Область применения

Феросплавное производство.

Состав

Устройство состоит из датчиков тока и перепуска, и блока управления

Краткая характеристика

Блок управления обрабатывает сигналы датчиков, и выдает на индикатор данные о величине перепуска и сигнал на элементы силовой схемы управления перепуском электрода печи.

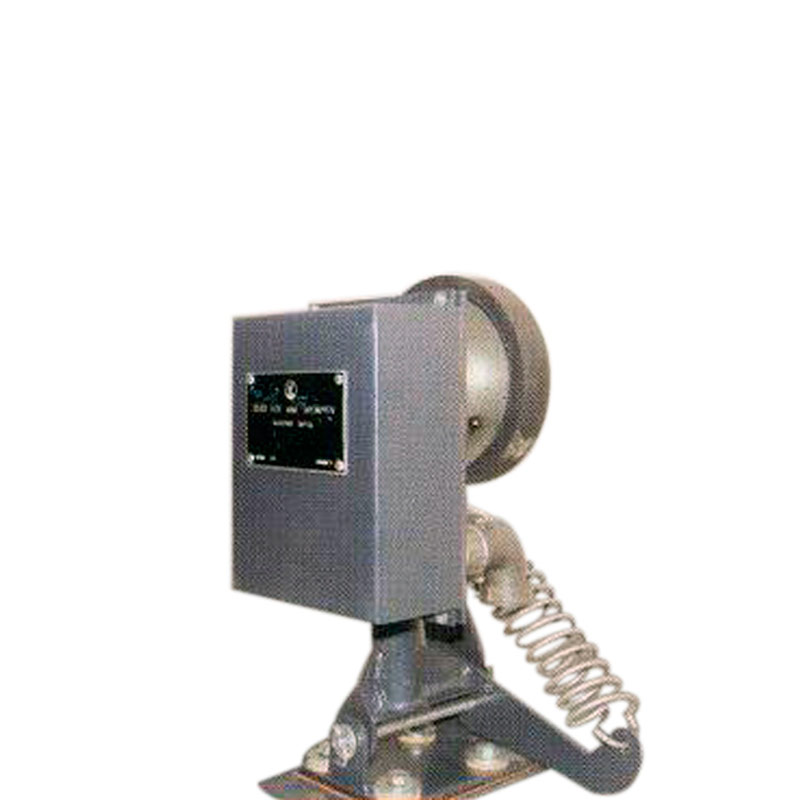

Датчик перепуска устанавливают в непосредственной близости от электрода рудотермической печи и крепят его кронштейном к элементам конструкции привода перемещения электрода. Номинальные значения климатических фокторов при эксплуатации датчика соответствуют виду исполнения УХЛЗ, атмосфере типа ІІ по ГОСТ 15150-69. Предусмотрена возможность перехода на режим ручного управления перепуском.

Технические характеристики
Напряжение питания, В 220
Частота питания, Гц 50
Величина сигнала переменного тока, поступающего на вход датчика тока, А 0...5
Абсолютная погрешность счета величины пропорциональной активной энергии, протекающей через электрод, мм ±2
Основная приведенная погрешность счета величины пропорциональной активной энергии, протекающей через электрод, %: ±2
Комутационная способность выходной цепи устройства: Напряжение, В 242
Сила тока, А 2,5
Габаритные размеры, мм: датчик тока 200х150х200
датчик перепуска 250х200х450
шкафа 450х450х450
Масса, кг, не более: датчик тока 6
датчик перепуска 8
шкафа 50
