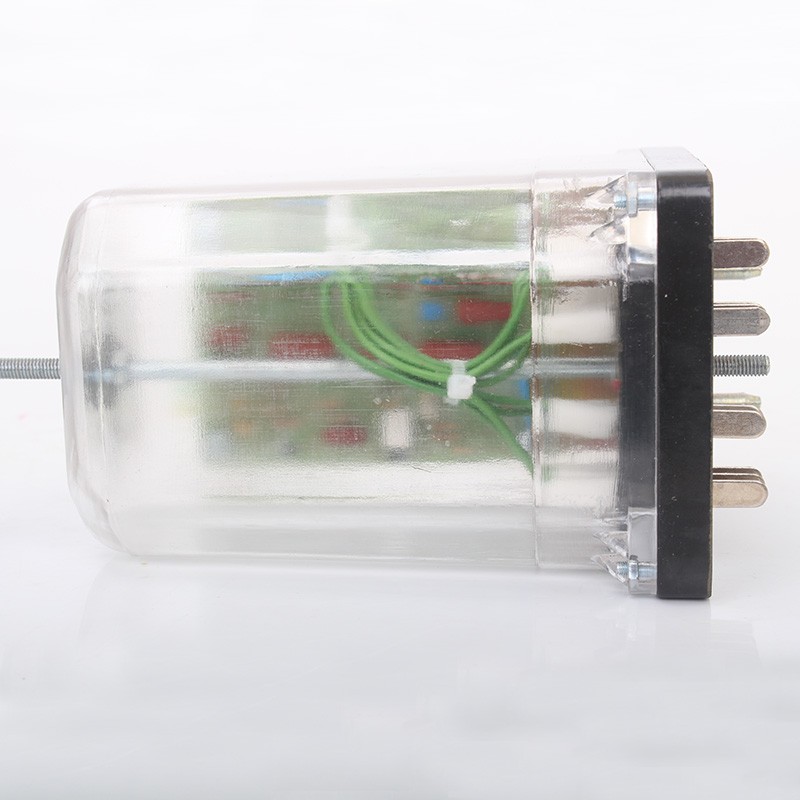

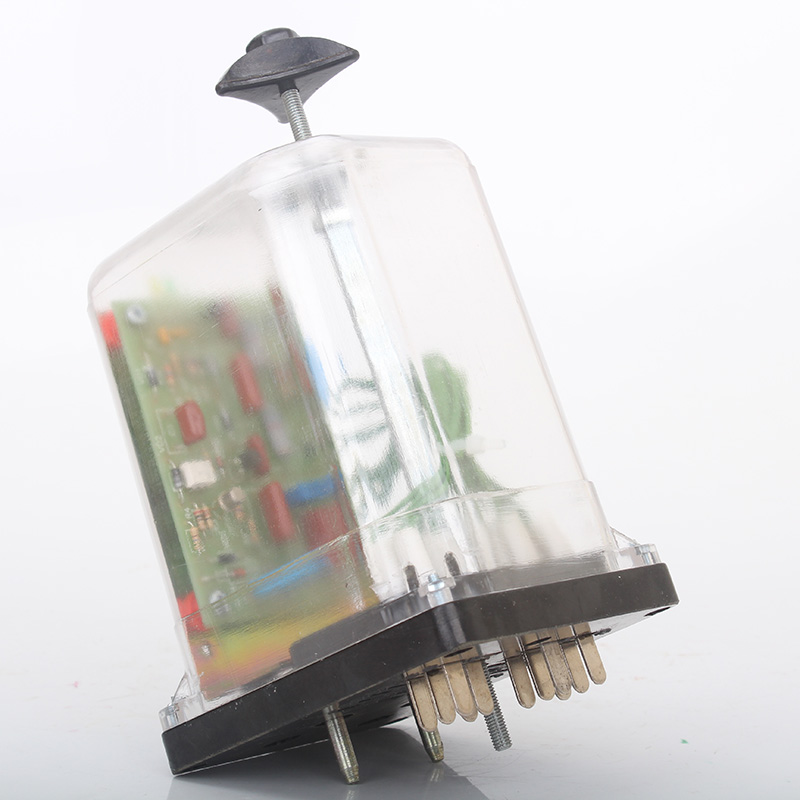

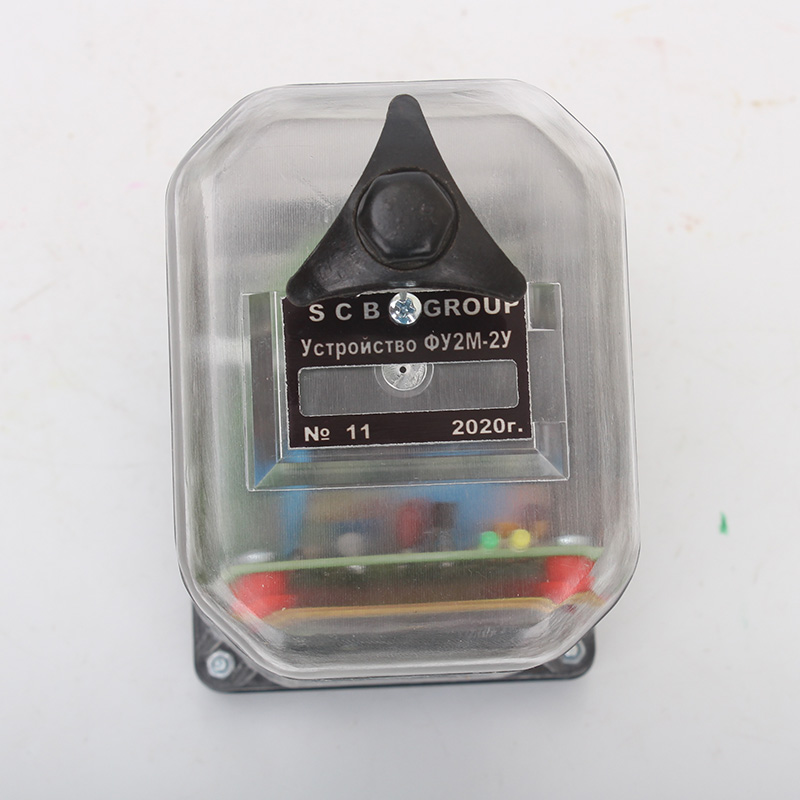

Устройство фазирующее ФУ2М-2У

Голосов: 1
Документация:
Паспорт(1.3 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство фазирующее ФУ2М-2У служит для автоматической коммутации фазы напряжения на выходе одного преобразователя частоты ПЧ50/25-300, в зависимости от фазы напряжения другого преобразователя частоты ПЧ50/25-300.

Эксплуатация

Устройство фазирующее ФУ2М-2У остается работоспособным при воздействии:

  • температуры окружающего воздуха от -40 до +60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

Характеристики

Параметры Значение
Рабочее подводимое напряжение частотой 25 Гц, В от 70,0 до 90,0
Номинальное напряжение на обмотке сработавшего реле, В от 18,0 до 36,0
Остаточное напряжение на обмотке выключенного реле, В, не более 1,5
Ток, потребляемый от источника информационного напряжения (путевого преобразователя), мА, не более 150,0
Ток, потребляемый от источника опорного напряжения (местного преобразователя), мА, не более 8,5
Степень защиты ІР30 по ГОСТ 14254
Габаритные размеры не более 112х87х200 мм
Масса не более 1,0 кг

Схемы

"Схема подключения устройства ФУ2М-2У"

Рис.1 Схема подключения устройства ФУ2М-2У
