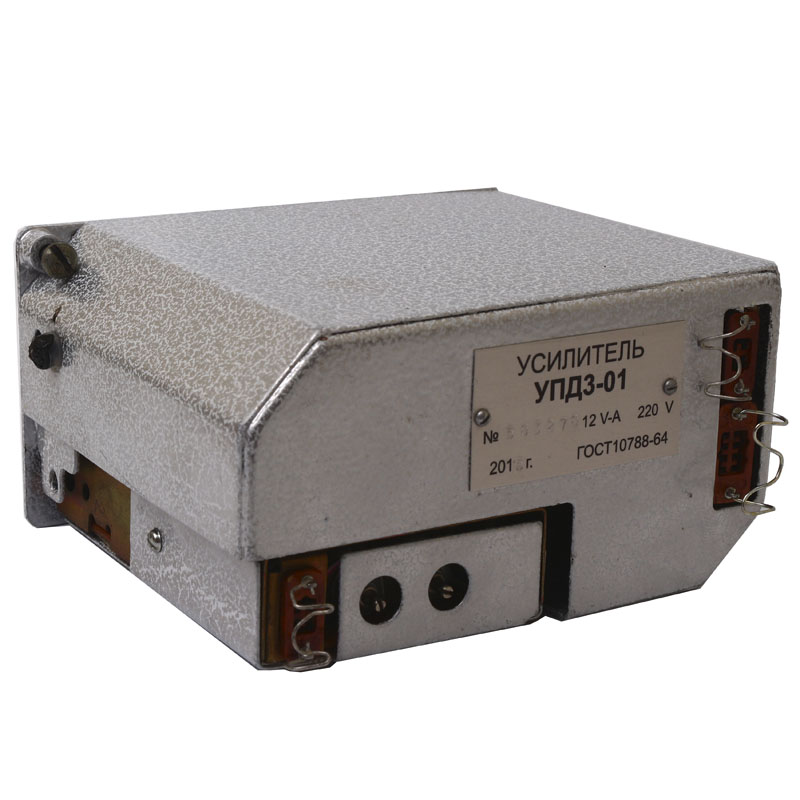

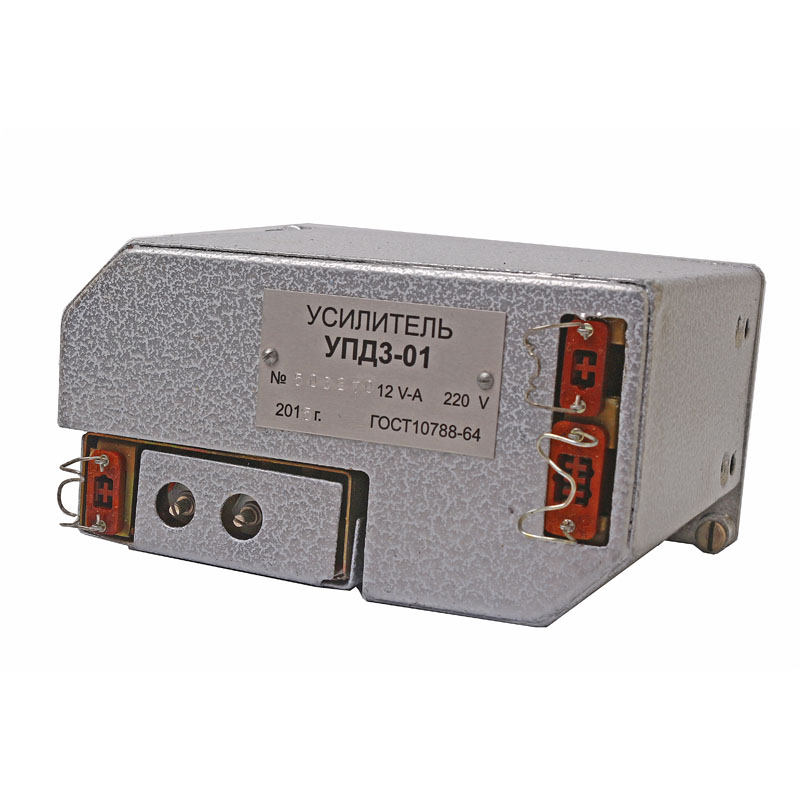

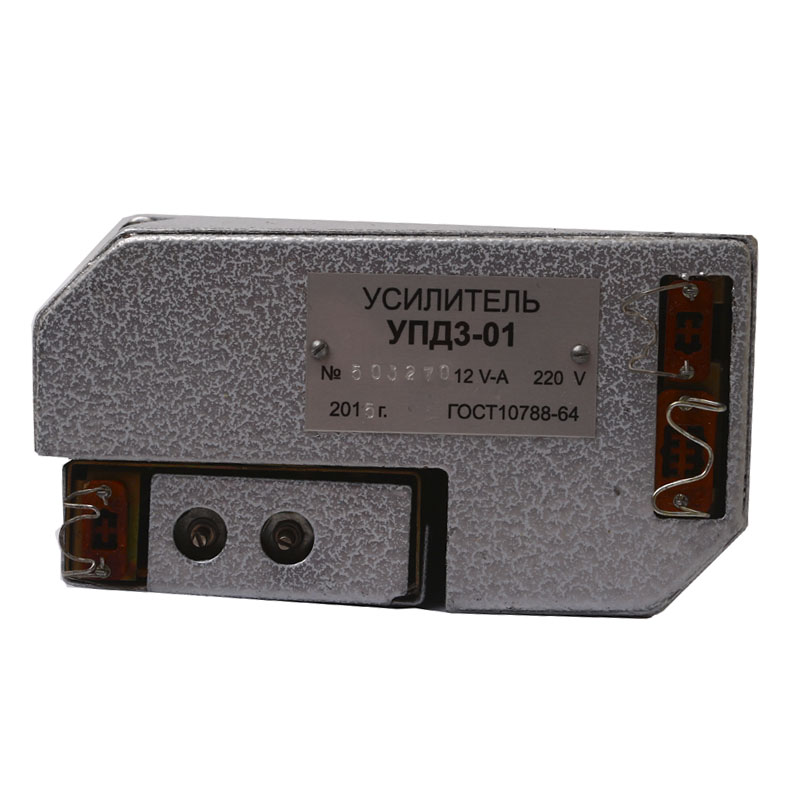

Усилитель УПД3-01

Усилитель полупроводникового плана УПД3-01 как мы знаем механизмы, относящиеся к классу полупроводниковых. Они используются для работы в общепромышленном оборудовании, которое может взаимозаменяться дифференциально-транспортных систем. Реверсивные двигатели РД-09П2 (Д32П1) используются в качестве нагрузки для рекомендуемых систем усиления.

Особенности конструкции

Данный усилитель состоит из таких электронных узлов как:

• системы демодуляции – модуляции;
• основного источника питания;
• входного устройства;
• системы усиления мощности.

Устройство и принцип работы

Усилитель УПД3-01 сделан на пяти транзисторах и двух каскадах, которые подразумевают обратную связь отрицательного типа, при этом поддерживая необходимую физическую величину входного сопротивления. Следующие три каскада – это составная часть узла электронного усиления напряжения. Нужно отметить, что величина его коэффициента с помощью реостата может регулироваться.

Обратная связь отрицательного типа позволяет компенсировать фазовые сдвиги, которые вносит сам усилитель. Система демодуляции-модуляции применяется не только для 2-го электрического преобразования, но и дает возможность выполнить выпрямление напряжения (переменного) и преобразования постоянного напряжения в переменное напряжение. Затем сигнал поступает на вход усилителя напряжения, высокий коэффициент усиления и стабильная работа устройства обеспечивается, благодаря обратной связи отрицательного типа.

Мощный усилитель данного устройства разработан по принципиальной схеме с подключением транзисторов и последовательным балансом по специальному алгоритму с эмиттером. Взаимодействие усилителя с системой усиления напряжения осуществляется с помощью трансформатора. Для питания устройства используется силовой трансформатор. Ток используется для обеспечения питания входного механизма и системы усиления напряжения. Он напрямую подается от выпрямителя.
