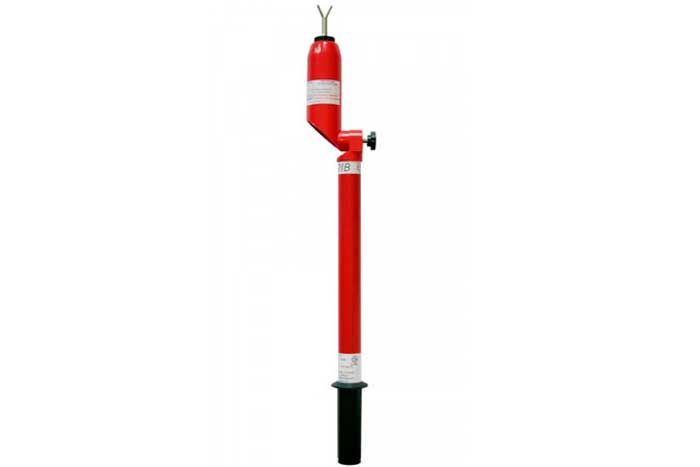

Указатели УВНУ-35 СЗ ИП, УВНУ-35 СЗ ИП-К

No votes yet

Указатели УВНУ-35 СЗ ИП предназначен для проверки наличия напряжения в электроустановках постоянного и переменного тока 35 кВ частотой 50 или 60 Гц.

Модификации

УВНУ-35 СЗ ИП-К - оснащён дополнительным светодиодом, показывающим степень разрядки источника питания.

Устройство и принцип действия

Устройство проверки неисправности устроено в рабочей части указателя.

Принцип работы основан на срабатывании светозвукового устройства при протекании ёмкостного тока.

Технические характеристики
Параметр Значение
Напряжение индикации, кВ, не более 8,75
Номинальное напряжение, кВ 35
Громкость звукового сигнала, дБ, не менее 70
Длина рукоятки 130
Длина изолирующей части, мм, не менее 600
Общая длина изделия, мм 960
Питание 6 (2 элемента CR2032)
Габаритные размеры, мм 960х80х110
Масса, кг 0,65

Эксплуатация

Оптимальными условиями для использования указателей УВНУ-35 СЗ ИП, УВНУ-35 СЗ ИП-К являются:

  • температура окружающей среды от -30 до +45оС.
  • относительная влажность воздуха 80% при +25оС.
