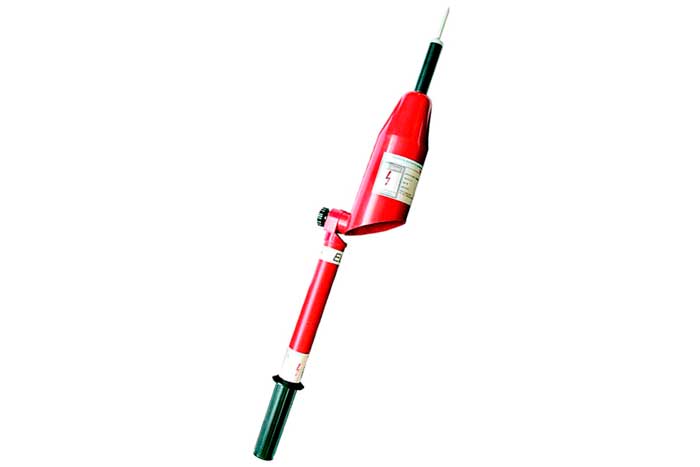

Указатели ФАЗ УНФ 6-10 СЗ «ФАЗА»-2М

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Указатели фаз УНФ 6-10 СЗ «ФАЗА»-2М предназначены для эксплуатации в сетях напряжением 6-10кВ.

Модификации

УНФ 6-10 СЗ «ФАЗА»-2М-Д - предназначен для обслуживания персоналом имеющий проблемы с цветовым восприятием (дальтонизм).

Устройство и принцип действия

Указатели являются однополюсными светозвуковыми указателями напряжения, имеющми упрощенную (цветовую) индикацию вместо буквенной.

УНФ 6-10 СЗ «ФАЗА»-2М имеет кнопку самоконтроля, позволяющая перед началом проведения работ произвести полный контроль работоспособности указателя , с одновременным определением состояния внутреннего источника питания.

Принцип работы основан на последовательном подключении к контролируемым шинам, с последующей индикацией результата сравнения фаз . В устройства введен дополнительный синий светодиодный индикатор, индикация которого указывает оператору моменты отвода указателя от первой шины и подключения ко второй. При неправильных действиях оператора устройство соответствующей индикацией напоминает об ошибочных действиях.

Технические характеристики
Параметр	Значение
Диапазон рабочего напряжения, кВ	от 6 до 10
Напряжение индикации указателя, кВ, не более	1,5
Индикация (Оба вида основные)	Светозвуковая
Время запоминания измеренного значения фазы, сек	10
Рабочая частота, Гц	от 45 до 55
Время индикации, сек	10
Напряжение источника питания, В	6
Источник питания, В	2 элемента 2450
Громкость звукового сигнала, дБ, не менее	75
Время появления индикации наличия напряжения, сек	0,01
Габаритные размеры, мм не более	760x90x50
Масса (в упаковке), кг	0,65 - 0,67
