Указатель напряжения Поиск-М

Указатель напряжения для метрополитена Поиск-М предназначен для контроля наличия напряжения постоянного и переменного тока в контактной сети метрополитена.

Устройство и работа

Контроль напряжения в режиме "напряжение имеется" осуществляется с помощью светоизлучающего элемента, который работает в импульсном режиме и обеспечивает четкую и хорошо различимую световую сигнализацию. Указатель "Поиск М" является аналогом "трубки Мурашова".

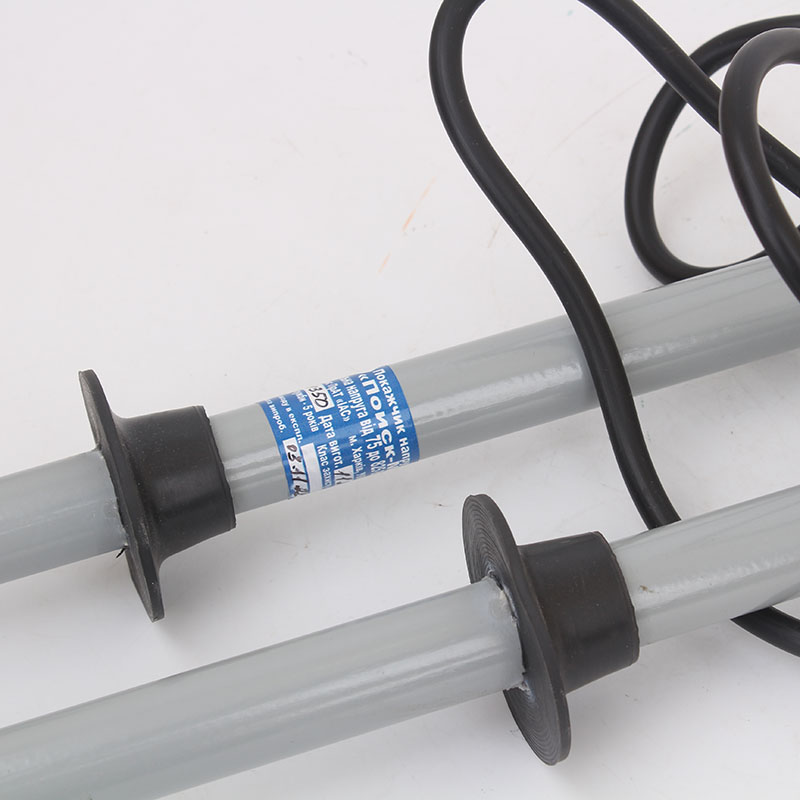

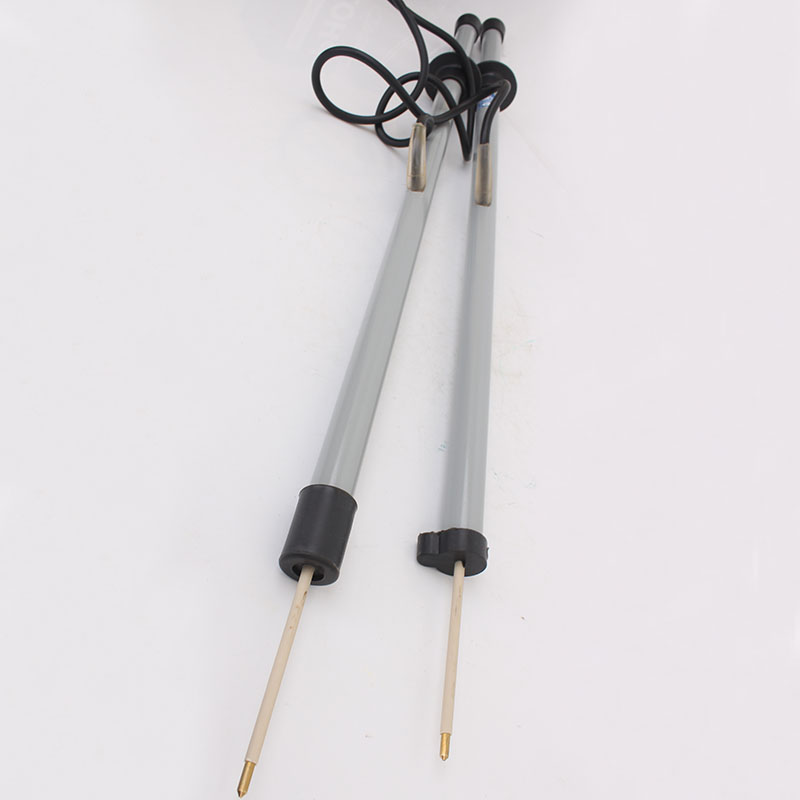

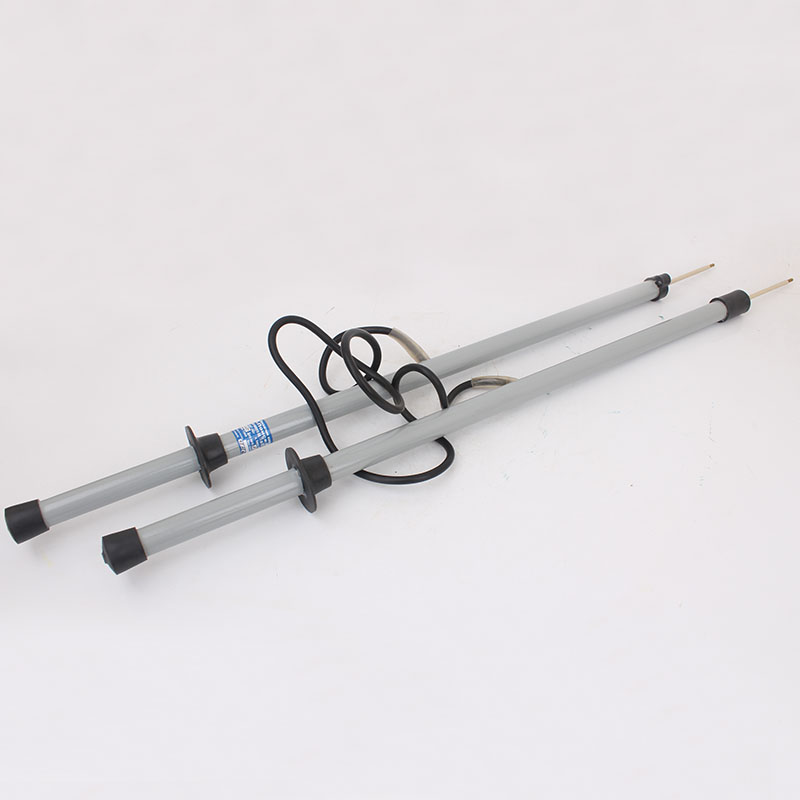

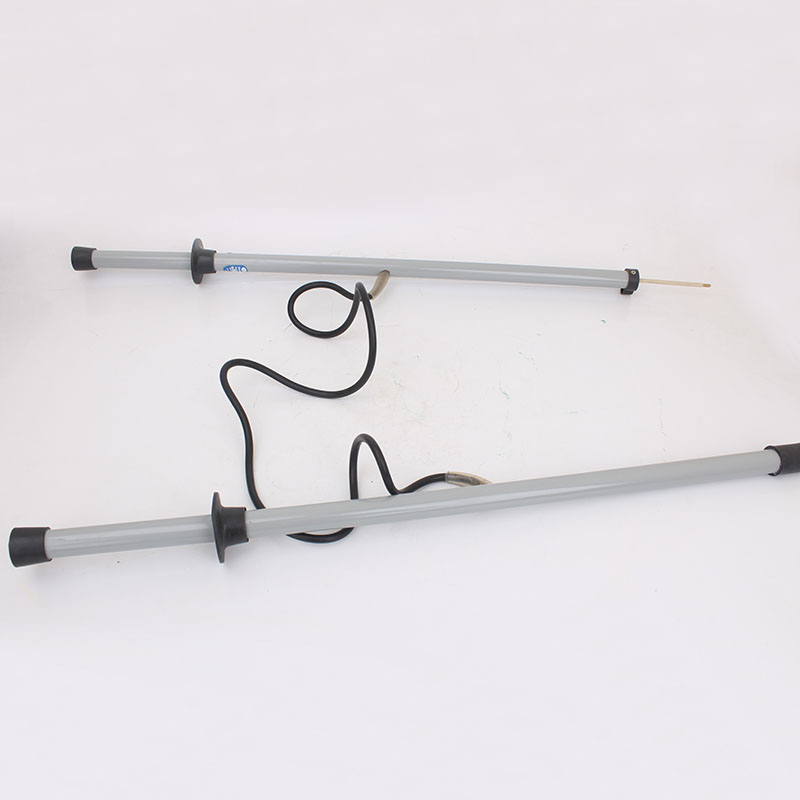

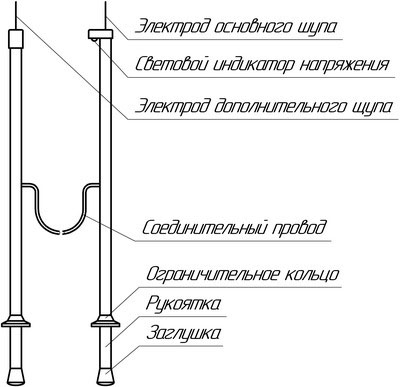

Конструктивно указатель состоит из двух частей: щуп основной и щуп дополнительный. Изолирующая часть и рукоятка щупов изготовлены из стеклопластика. Рукоятка отделена ограничительным кольцом, которое препятствует соскальзыванию руки. Оба щупа соединяются между собой изолированным проводом. На основном щупе размещается электронная часть указателя со световой индикацией. Дополнительный щуп, совместно с основным щупом, обеспечивает подсоединение указателя к контролируемой электрической цепи. Основной и дополнительный щупы указателя снабжены металлическими электродами-штырями с заостренными концами.
