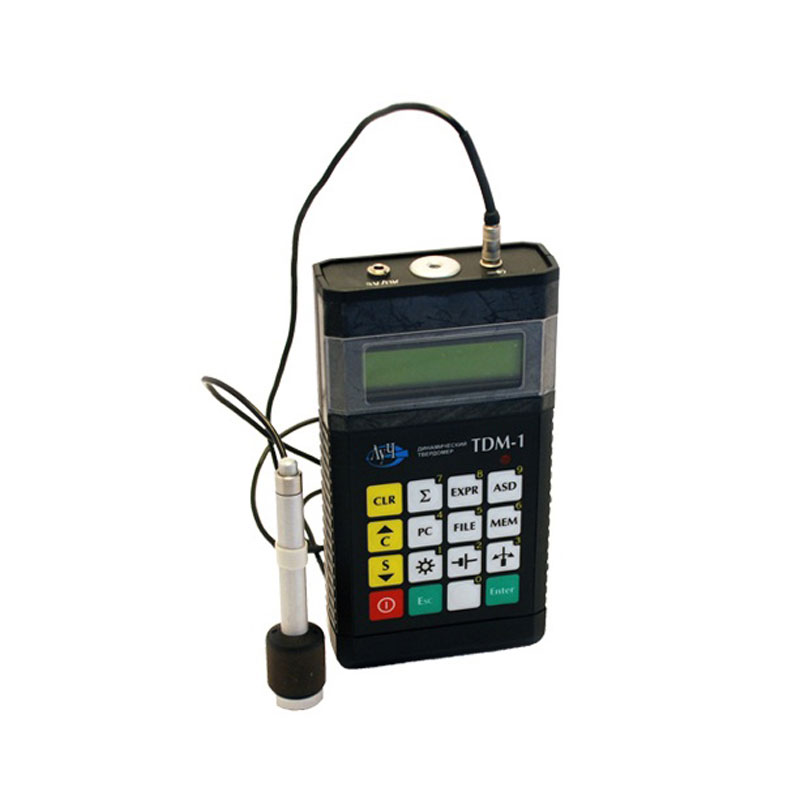

Динамический твердомер ТДМ-1 является измерительным прибором, использующимся при выполнении производственных и лабораторных исследований металлических сплавов.

Назначение

Устройство обеспечивает определение твердости металла динамическим способом, что востребовано во многих промышленных отраслях.

Основным процессом, происходящим при измерении твердомером марки ТДМ-1, является свободное падение на поверхность исследуемого материала ударного элемента, называющегося индентор. При этом производится определение его скорости в момент удара об исследуемый материал и сразу после отскока. Отношение скоростей отскока и падения позволяет однозначно вычислять твердость исследуемого материала.

Твердомер ТДМ-1 поддерживает на себе 4 шкалы, копирующие основные шкалы. Отсчет двух из них имеет формат HB, остальные – HRC. Таким образом, по основным шкалам можно измерять твердость нержавеющих и малоуглеродистых сплавов, а 4 дополнительные использовать (при соответствующей эталонной калибровке) для исследований неметаллов и цветных сплавов.

Для калибровки твердомера ТДМ-1 используются меры твердости II разряда и выше.

Конструкция

Динамический твердомер ТДМ-1 можно купить в таком составе:

  • преобразователь,
  • электронный модуль,
  • зарядный блок.

Преобразователь скоростей падения и отскока индентора состоит из электрической катушки, намотанной поверх ствола, в котором индентор, оснащенный магнитным элементом, двигается под действием импульса, приданного ему пружиной. Амплитуда наведенной в катушке э. д. с. пропорциональна скорости движения магнита внутри нее.

Эти напряжения поступают на электронный блок, обеспечивающий их обработку путем преобразования в цифровую форму и выполнению над ними арифметико-логических операций в аналого-цифровом процессорном модуле. Затем обработанные сигналы передаются в микро-ЭВМ для окончательного анализа.

Название завод Промприлад

Твердомер ТДМ-1

Измерительные пределы по шкалам

90…450 (шкала HB)

20…70 (шкала HRC)

Цена деления каждой шкалы

1 (шкала HB)

0,1 (шкала HRC)

Погрешность абсолютная по работе со шкалой

±15 (шкала HB)

±2 (шкала HRC)

Углы положения с допустимой корректировкой результатов

0/45/90/135/180°

Длительность непрерывного функционирования от аккумулятора

Более суток подряд

Рабочая рекомендация по температуре воздуха

(-10÷+40) °C

Степень герметичности изделия

IP40

Количество встроенных, возможных шкал

Двенадцать штук

Габаритные размеры ТДМ-1

32х85х158 миллиметров

Весь твердомер весит

0 кг 405 грамм
