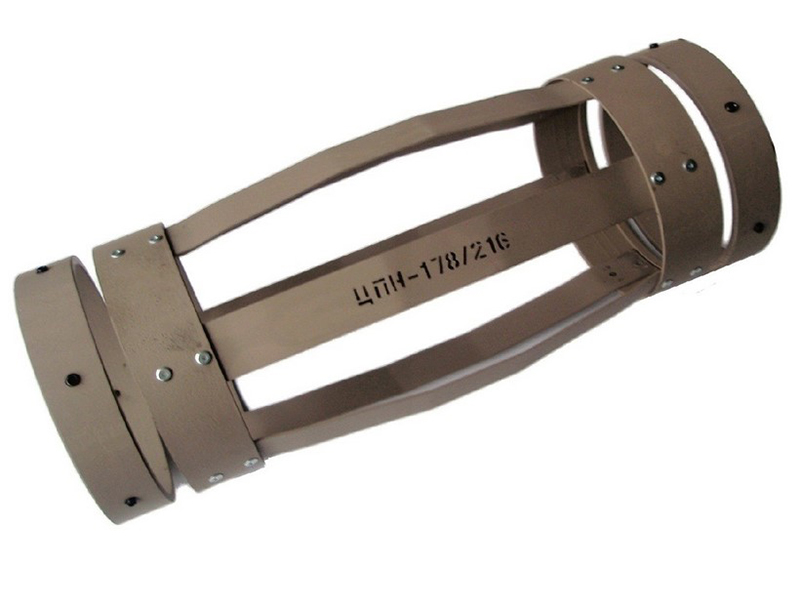

Центратор типа ЦП всех типоразмеров

Average: 8 (1 vote)

Центратор пружинный ЦП (далее — центратор) предназначен для центрирования обсадных колонн в скважине с целью получения равномерного вытеснения бурового раствора и заполнения цементным раствором затрубного пространства в процессе крепления скважины.
Центратор предназначены преимущественно в нефтяных, газовых и водных скважинах.
Центратор устанавливается на обсадной колонне преимущественно на резьбовом соединении (муфте), который одновременно выполняет функцию фиксатора; в отдельных случаях центраторы может устанавливаться на произвольной части обсадной трубы, в этом случае для его фиксации необходимо использовать кольцо-фиксатор.

Условное обозначение модификаций
Внешний диаметр, мм
Внутренний диаметр, мм
Максимальное радиальная нагрузка, Н, не более
Количество пружин, шт
Масса, кг, не более
ЦП 114/146-165-1
210
116
5230
4
9,0
ЦП 127/165-191-1
240
129
5230
4
9.5
ЦП 140/191-216-1
264
142
7850
6
10.0
ЦП 146/191-216-1
270
148
7850
6
10.3
ЦП 146/222-251-1
300
148
7850
6
10.6
ЦП 168/216-245-1
292
170
7850
6
11.3
ЦП 168/251-270-1
320
170
7850
6
11.8
ЦП 178/245-270-1
330
180
7850
6
13.0
ЦП 194/245-270-1
320
196
7850
6
14.5
ЦП 219/269-295-1
345
221
7850
6
16.0
ЦП 245/295-320-1
370
247
10450
8
16.8
ЦП 273/349-1
400
275
10450
8
20.0
ЦП 299/349-381-1
430
301
10450
8
25.0
ЦП 324/394-1
445
326
13100
10
28.0
ЦП 340/394-445-1
510
342
13100
10
30.0
ЦП 351/445-490-1
540
353
13100
10
33.0
ЦП 377/490-1
566
379
15700
12
35.0
ЦП 407/508-1
558
409
15700
12
40.0
ЦП 426/490-1
580
428
15700
12
42.0
Название и условное обозначение
Количество
Центратор типа ЦП-1
1 шт.
Ограничивающие кольца с штифтами
Согласно условиям договора-контракта
Паспорт
1 прим.*
* - На партию 50 центраторов, отправляемых в один адрес
